牟定县“十三五”配电网规划

索引号：11532323015172622Y-/2016-0810005 公文目录：发展规划发文日期：2016年08月08日主题词：配电网规划文　　号：无文号成文日期：2016年08月08日

前言

围绕城乡电力公共服务均等化、满足全面建成小康社会对农村电力保障的要求，按照“五位一体”总体布局和“四个全面”战略布局，牢固树立和贯彻落实创新、协调、绿色、开放、共享的新发展理念，以牟定县县域规划为基础，以目标为导向，以专项规划为抓手，提出新一轮农村电网改造升级工程的原则、目标、任务、措施等，明确重点任务和建设布局，提出“十三五”投资需求及保障措施，指导牟定县五年配电网建设。

此项工作由牟定县人民政府统一部署，由牟定县“十三五”规划办主导，楚雄供电局组织和协调，牟定供电有限公司承担报告编制任务。

第一章设计依据和主要原则

1.1 任务依据和规划设计范围

1.1.1 任务依据

1、《南方电网“十三五”投资及电网规划修编工作讨论会纪要》（计[2016]第3期）

2、云南省电网公司《关于召开各地区“十三五”配电网规划修编项目启动会的通知》

3、楚雄供电局《关于召开“十三五”配电网规划修编启动会和近期规划工作安排及要求的通知》

4、牟定县人民政府办公室《关于做好“十三五”重点专项规划编制工作的通知》

5、牟定县“十三五”规划编制领导小组办公室关于《牟定县国民经济和社会发展“十三五”规划基本思路》征求意见的函

6、牟定县“十三五”规划编制领导小组办公室《关于加快牟定县“十三五”重点专项规划编制工作的通知》

1.1.2 规划范围

规划地域范围：牟定县域范围，规划区面积为1464km²

规划电网范围：牟定县域范围内中低压配电网供电区

涉及电压等级：10（20）kV、0.4kV，包含基建项目和技改规划设备改造项目（不含购置类）。对于按“三遥功能”配置的自动化开关及同步安装电操机构的投资纳入本规划统计范畴。

1.1.3 规划年限

规划基准年为2015年，规划水平年为2016～2020年逐年。

1.2规划基础资料来源及遵循标准

DL／T 5729-2016 配电网规划设计技术导则；

国务院令第599号电力安全事故应急处置和调查处理条例；

GB50613-2010 城市配电网规划设计规范；

DL755-2001 电力系统安全稳定导则；

DL/T599-2005 城市中低压配电网改造技术导则；

DL/T5131 农村电网建设与改造技术导则；

DL/T5118 农村电力网规划设计导则；

Q/CSG 1 0012-200 中国南方电网城市配电网技术导则；

Q/CSG10703-2009 110kV及以下配电网装备技术导则；

Q/CSG 210020-201 中国南方电网有限责任公司电力事故事件调查规程；

Q/CSG 1203004.3-2014 20kV及以下电网装备技术导则；

Q/CSG 1201001-2014 配电自动化规划导则；

Q/CSG 11109007-2013 配变监测计量终端技术规范；

发改能源〔2015〕1899号国家发展改革委关于加快配电网建设改造的指导意见；

国能电力〔2015〕290号国家能源局关于印发配电网建设改造行动计划（2015—2020年）的通知；

中发〔2015〕34 中共中央、国务院关于打赢脱贫攻坚战的决定；

国能电力[2013]327 国家能源局关于印发《南方电网发展规划（2013-2020年）》的通知；

国办发〔2016〕9号国务院办公厅转发国家发展改革委关于“十三五”期间实施新一轮农村电网改造升级工程意见的通知；

国能新能【2016】73号国家能源局关于印发《新一轮农村电网改造升级技术原则》的通知；

牟定电网年度运行方式；

《滇西边境山区牟定片区区域发展与脱贫攻坚规划（2011-2020年）》；

《牟定县国民经济和社会发展第十三个五年规划纲要（草案）》

《牟定县工业园区总体规划修改（2012-2030年）》

《牟定县县城总体规划（十二五近期建设规划）》

《牟定县领导干部经济工作手册（2015）》

1.3 供电区分类

电网规划应坚持与经济、社会、环境协调发展，注重适度超前和可持续发展的原则，因此应根据城市的定位、经济发展水平、负荷性质和负荷密度等条件划分供电区。

表1-1 南方电网供电区域划分表标准

供电区域地区级别	中心城市（区）		城镇地区		乡村地区
供电区域地区级别	A+	A	B	C	D	E
国际化大城市	市中心区或σ≥30	市区或15≤σ<30	市区或6≤σ<15	城镇或1≤σ<6	乡村或0.1≤σ<1	—
省会、主要城市	σ≥30	市中心区或15≤σ<30	市区或6≤σ<15	城镇或1≤σ<6	乡村或0.1≤σ<1	偏远山区
一般地级市	—	σ≥15	市中心区或6≤σ<15	市区、城镇或1≤σ<6	乡村或0.1≤σ<1
县（县级市）	—	—	σ≥6	城镇或1≤σ<6	乡村或0.1≤σ<1

注：1、σ为供电区域的负荷密度（MW/km²）。

2、供电区域面积不宜小于5km²。

3、计算负荷密度时，应扣除110（66）kV及以上电压等级的专线负荷，以及高山、戈壁、荒漠、水域、森林等无效供电面积。

4、地区级别按行政级别、城市重要性、经济地位和负荷密度等条件分为四级。其中15个主要城市分别为：广州、深圳、佛山、东莞、珠海、南宁、桂林、柳州、昆明、曲靖、红河、贵阳、遵义、海口、三亚，其中广州、深圳为国际化大城市。

本次规划供电分区以《110kV及以下配电网规划技术指导原则》为依据进行划分。将牟定县电网划分为C、D、E类供电区。其中：

C类供电区范围包括：牟定县城（共和镇），供电面积为7.26km²；

D类供电区范围包括：牟定县新桥镇中心区域，供电面积为5.4km²。

E类供电区范围包括：牟定县内除县城外的供电区域，供电面积分别为1451.34km²。

牟定县划分后的各个分区面积见表1-2。

表1-2 牟定县各供电分区划分说明表

供电分区	行政面积（km²）	供电面积（km²）	范围说明
C	7.26	7.26	县城区域（共和镇）
D	5.4	5.4	新桥镇中心区域
E	1451.34	1451.34	除C、D类供电区域外的其他区域

注：C类区域对应城镇地区；D、E类区域对应乡村地区。

1.4 城农网划分

原则上本次农村电网范围按新一轮农村电网改造升级实施方案明确的范围。

表1-3 牟定县城农网划分说明表

区（县）	城网		农网
区（县）	面积（km²）	范围说明	面积（km²）	范围说明
牟定县			1464	全部县域

注：1）如该县全部范围为农网，则在本报告其他表中删除“其中：农网”相关内容；

2）如该县为贫困县（所属县应注意），在本节专门说明。

第二章规划区域简介

2.1 地区简介

【地理位置、土地面积、行政区划】牟定县位于云南省中部，楚雄彝族自治州中部。地跨北纬25°09′~25°40′，东经101°19′~101°51′。县境南北最大纵距57.6千米，东西最大横距53.6千米，最高海拔2750米，最低海拔1140m，县城所在地共和镇海拔为1768.5m。总面积1464平方千米，总人口21.12万人。全县辖4镇、3乡：共和镇、新桥镇、江坡镇、凤屯镇、蟠猫乡、戌街乡、安乐乡。

【气候特点】牟定县属北亚热带季风性气候，冬无严寒，夏无酷暑,夏秋多雨，冬春干旱；干湿分明，雨热同季；雨量偏少，常多干旱。由于海拔自东南、东北向西逐渐升高，平均气温则逐渐下降，自然降水量依次递增，具有一定的“立体气候”特点。地处金沙江流域龙川江支流源头，境内无天然湖泊和入境水，河川径流主要靠天然降水补给，牟定县县城被青山环抱，是一个天蓝、山绿、水清、气爽宜居之地。

【交通条件】牟定县地处楚雄彝族自治州中部，东邻禄丰，西接南华、姚安，南连楚雄，北通大姚和元谋，牟定地处滇中腹地，县乡公路通车总里程1094千米，县城所在地距昆明186公里，距楚雄33公里，居于全州“三纵四横”交通路网中心，是距离楚雄州最近的县城，牟定县城在全省、全州的地理位置居中，元双公路建成通车等交通基础设施的不断改善，拉近了和省州政治文化经济中心的距离，为承接大中城市产业转移提供了巨大空间。

【资源优势】牟定县的能源资源极为丰富，主要有太阳能、风能、煤炭矿产等资源，境内已发现矿产40余种，占全国已发现171种矿产的23.4%，占云南省已发现142种矿产的28.1%。已探明矿产所处地点和储量的有：铂钯、铜、铁、钛、钒、石墨、石膏稀土、高岭土、煤炭等20余种，其中掌握基本资料的有稀土矿、铂钯矿、高岭土矿、硅矿4种。较富集的金属矿床、矿点是新桥镇黑家河铜矿（原牟定铜矿）、安乐乡的力石铜镍矿、钒钛铁的铜镍、稀土矿其分布面积广，储量大。境内除风资源得到部分开发利用外，太阳能、水能、生物质能等资源方面还没有得到充分的开发利用，牟定县的能源产业在国家大政策的鼓励下，结合自身资源优势，发展能源产业是顺应形势、时机恰当的经济发展举措。

【地方特色】牟定县是著名彝族之乡，全县有23个民族，其中少数民族22个，人口45774人，占22.3%；彝族人口44291人，占总人口的21.6%。牟定县特产主要有“牟定油腐乳”、铜炊具、化佛茶、力石高粱酒、“鹊泉牌”喜鹊窝系列白酒，近年多产的“牟定乳猪”等，牟定县已成为楚雄州名腐乳、名茶、名酒、名乳猪之乡。

【旅游特色】牟定历史悠久，文化璀璨，素有 “千年跳一脚，百年赶一会”的“左脚舞之乡”美誉。旅游优势资源突出，东有白马山，西有国家A级旅游景区化佛山，南有蕨菜山，县城有建于明嘉靖年间的孔庙，有距今400多年隔城相望的南塔和白塔，有建于清代，红军长征时肖克驻扎过的“三清阁”；民族服饰、民族节日、民族工艺、特色民居等异彩纷呈。

2.2 区（县）域经济现状

“十二五”期间牟定县整体经济运行呈现“增速加快、供给稳定、内需提升、效益改善”的良好格局，结构调整和发展方式转变取得积极进展。

2015年牟定县生产总值38.1亿元，其中第一产业产值10.9171亿元、第二产业产值12.6358亿元、第三产业产值14.5451亿元。牟定县2010~2015年期间地区生产总值及各产业比重具体情况见表2-1、图2-1。

表2-1 牟定县2010～2015年国内生产总值GDP情况表

指标名称	2010	2011	2012	2013	2014	2015	年均增长率(%)
国内生产总值（万元）	213000	257800	311500	356200	400000	381000	12.33
第一产业（万元）	60500	74000	93500	102600	111800	109171	12.53
第二产业（万元）	68800	87100	105900	127200	146600	126358	12.93
第三产业（万元）	83700	96700	112100	126500	141600	145451	11.69
常住人口（万人）	204700	205300	202600	203100	204100	201600	-0.30
人均GDP（元）	10405	12557	15375	17538	19598	18899	12.68
人均收入（元）	6866	8110	8420	8729	9051	15264	17.33
行政面积（km²）	1464	1464	1464	1464	1464	1464	0.00
建成区面积（km²）	2	3	4	4	4	4	11.13
城镇化率（%）	28	30	33	35	38	40	7.22

注：若农网范围与全县范围相同，则删除“其中：农网”相关内容，下同。

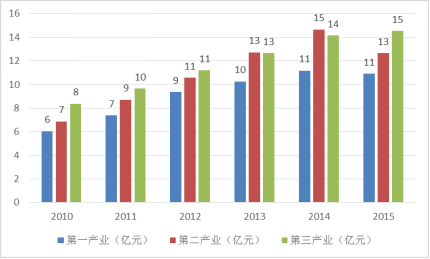

图2-1 牟定县2010~2015年期间地区各产业所占比重

由图2-1可以看出，2010~2015年期间，牟定县第一产业产值所占比重比较平稳；第二产业在“十二五”前期一度增长较为平稳，但在2015年由于国家宏观政策调控，部分工业用户减产或关停，导致二产产值比重突降，所占比重为33.16%；第三产业产值在三大产业中的比重适中，并呈逐年下降的态势，但在2015年由于二产产值的减少，第三产业产值相对提高，所占比重为38.18%。

2010~2014年期间，牟定县生产总值年均增长率达17.06%，三大产业生产总值均快速增长，其中第二产业产值年均增长率最高，达到16.59%。但在2015年政策宏观调控下，牟定县国内生产总值降低至38.1亿元。各产业产值均相应有所降低。

2010~2015年人均国内生产总值由10405元/人增长到18899元/人，增长1.82倍，年均增长率达到12.68%。

2.3.牟定县发展规划

牟定县围绕主体功能区规划编制工作与贯彻落实《牟定县“十三五”国民经济发展规划纲要》工作，立足牟定县的特色和优势，以市场为导向，以提升牟定县在全州乃至全省的影响力，提升牟定县产品在省内、国内产占有率为主攻方向。以招商引资、科技创新、人才培育、改善环境为保障，狠抓高原特色农业、现代烟草及配套、冶金矿产、建筑建材、绿色食品加工、新能源、文化旅游、商贸物流等一批示范企业带动产业发展。狠抓产业示范带动园区和规模以上龙头企业项目建设，突出重点，做强产业存量；通过加强重点产业园区建设，增强对企业入园发展的吸引力，加大招商引资力度，扩大产业增量，走出一条具有牟定特色的产业发展之路。

2.3.1牟定县发展目标

【城市性质】牟定县性质为：以绿色食品业及民族民间工艺品制作业为主导产业、具有彝族特色的宜居休闲城市。

【区域定位与发展目标】着力打造滇中新型工业重镇、滇中现代农业产业带的绿色食品生产加工基地、滇中新型能源产业基地、滇中城市经济圈中特色民俗休闲旅游城市、楚雄滇中特色大城市的辅城。

2.3.2区（县）规模

1、人口规模

牟定县人口控制规模：规划近期(2015年)为20.16万人，规划远期(2020年)为21.15万人。

2、城镇化水平

划近期(2015年)，城镇化水平达到39.68％；规划远期(2020年)，城镇化水平达到50.2%。

3、用地规模

牟定县域总面积为1464平方千米，规划近期(2015年)建设用地总量控制在7.2平方千米左右，规划远期(2020年)建设用地总量控制在9.3平方千米左右。

2.3.3 城镇空间结构目标

1、城镇体系规划

到2025年，全县形成1个7万～9万人口规模的中心镇，即共和镇；3个3万～4万人口规模的镇区，即新桥镇、江坡镇、凤屯镇；3个1万～2万人口规模的乡，即安乐乡、戌街乡、蟠猫乡。

重点发展城镇包括：（1）区域中心区：共和镇；（2）区域副中心区：新桥镇、江坡镇、凤屯镇、安乐乡、戌街乡、蟠猫乡。

2、城市空间体系

按照“拉开框架，优化布局，新区先行，带动老区”的思路，坚持新区建设为主，旧城更新为辅的原则，积极实施“提升核心，西扩、东拓、北推、南进”的空间发展策略，重点建设东山片区开发建设，同时积极完善老城东北、东南片地区的发展，单中心多组团”结构布局模式，概括为“一核、两轴、三组团”的结构模式进行布局。

一核是指县城核心区，通过改善城市生活环境质量，增加城市公共绿色地及城市开放空间，完善各项市政配套基础设施，建设具有地方特色的商业街区，盘活现有土地资源，建设集商业、金融、文化、行政办公、居住和文化娱乐为一体的城市核心区。

两轴是两条城市发展轴，南北经济发展轴，沿天台、县城、新甸打造牟定南北经济带，构建南北经济发展轴；东西城市景观轴。

三组团指的城南发展组团、城北发展组团、城西发展组团，城南发展组团指县城以南，包括散花、新甸、华星、际盛与县城建设相结合，以牟广公路和元双公路为骨架，完善基础功能设施，积极发展二、三产业；城北发展团主要指县城以北，包括天台、代冲、军屯、何梁，该区位于龙川河上游，主要发展生态农业种植和绿色食品加工生产，城西是指县城以西，包括龙池、牟尼、周山、天山、庆丰，该区域主要是田园生态和休闲服务设施。

2.3.4 交通

牟定县交通便利，交通四通八达，依托成昆铁路、楚大高速公路、永武高速公路和南永公路，打造牟定“二纵三横”（二纵：元双路、牟化路；三横：姚广公路、安黑公路、甸心公路）公路网络，使之成为东与四川攀枝花市相连，南与州府楚雄、省会昆明相接，西与临沧、版纳、瑞丽相通，北与大理、丽江、迪庆通连的交通运输网络。综合交通运输骨架基本形成，面向全省的综合运输网络基本构建，十年内争取新建高等级公路150公里，三级以上路面213公里，乡村公路路面硬化400公里以上，完成水运渡改桥项目，实现县道通油路率100%，乡道100%通油路，村组公路100%硬化。钱牟线是牟定现状及近期对外交通的主要出入口通道，结合飒马场城镇建设和化佛山旅游区的开发，加快钱牟线城市出入口对外交通环境的拓宽改造，加强与楚大高速交通的联系。牟广线是牟定铁路交通运输的主要出入口通道，随着昆广铁路复线和广通国际物流园区的建设，广通作为滇西旱码头的地位将得到迅速提升，牟定与广通交通联系的进一步加强，将对牟定具有较大的辐射和促进作用。规划将牟广线提升为二级公路，以改善牟定铁路入口的对外交通环境。结合东山片区的开发建设，加快元双公路过城区段高等级公路的建设，规划在城市东面沿红坡―清波邑―庄三―邓官屯方向预留外环通道，减少过境元―双公路对牟定县城的影响，使区域对外交通更好地与城市道路相衔接。

2.3.5 近期建设计划及建设重点

【市政基础设施重点建设项目】按照“适度超前，合理举债，积极融资”的思路，规划和打造东部左脚舞山城基础设施配套建设，上山片区路网、给排水、供气、通信、电力、环卫设施、市场建设、公交车站、社会停车场等公建项目。

【民族文化旅游区建设项目】着眼于主动融入楚雄“半小时经济圈”，开发牟定文化旅游资源，着力打造“左脚舞之乡——彝和园文化旅游区”；在西北部建设化佛山、白马山生态涵养区，构筑更加优美的旅游生态环境，真正实现“赏化佛秀美风光、品彝家歌舞盛宴”。

【冶金矿产区建设项目】在东北部以新桥、安乐、戍街、江坡建设重工业区，重点发展铜镍矿、硅矿、铁矿、钒钛铁矿、稀土矿、钨钼矿等冶金矿产业；以庄三母树林为核心，建设机械制造与化工区，重点发展高新产业、生物化工和机械制造业，使之成为全县财源基础。

【新型能源区建设项目】在西南部以飒马场、蕨菜山为基点建设新型能源区，以开发风能发电为重点，同时开发利用太阳能、水资源等零碳低碳清洁能源、可再生能源等新型能源业；在新桥工业园区发展建成太阳能光伏光热发电站建设项目，努力形成新的经济增长点。

第三章现状电网分析

现状配电网是未来网架发展的基础，规划中必须针对现状配电网存在的问题给出合理的解决方案，因此有必要对现状配电网进行系统的分析。

3.1 概况

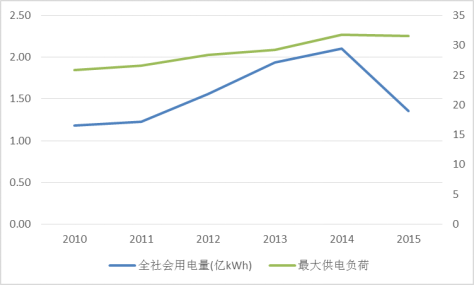

牟定供电有限公司供电体制为全资子公司，截至2015年底现状供电面积1464km²，供电人口20.16万人，供电户数5.7647万户；全社会用电量1.3544亿kWh，供电量1.3918亿kWh，售电量1.3529亿kWh，全社会最大负荷32.8MW，网供最大负荷31.52MW；供电可靠率99.438%、10kV及以下线损率5.6%、综合电压合格率98.26%、一户一表率100%。

——全县境内无220kV变电站；110kV变电站2座，主变4台，容量131.5MVA，无专用110kV变电站；35kV变电站7座，容量55.5MVA，无专用35kV变电站。

——共有10kV线路42回，其中公用线路41回，专用线路1回，专用线路占线路总回数的2.38%。

——10kV线路总长度745.87km，均为农网线路。

——10kV公用线路装见配变1439台，容量总计142.65MVA，其中公用配变786台，容量68.13MVA；专用配变653台，容量74.52MVA；

表3-1 牟定县电网现况

区域

供电

面积

(km²)

供电

人口

(万人)

全社会最大负荷（MW）

网供最大负荷

（MW）

全社会用电量（亿kWh）

供电量

(亿kWh)

售电量

(亿kWh)

供电可靠率RS-3(%)

10kV及以下综合线损率(%)

综合电压合格率(%)

管理体制

一户一表率（%）

用户数（万户）

牟定县

1464

20.16

32.8

31.52

1.3544

1.3916

1.3529

99.438

5.6

98.26

全资子公司

100

5.7647

3.2电源现状

至2015年底，牟定县境内无水电站，仅有凤屯风电场1座，装机99MW。

3.3 220kV及以上电网现状

截至2015年底，牟定县境内无220kV及以上变电站布点，穿越牟定县境内的有500kV大理和平Ⅰ、Ⅱ回线，500kV金楚甲、乙线；220kV谢元线。

3.4 高压配电网现状分析

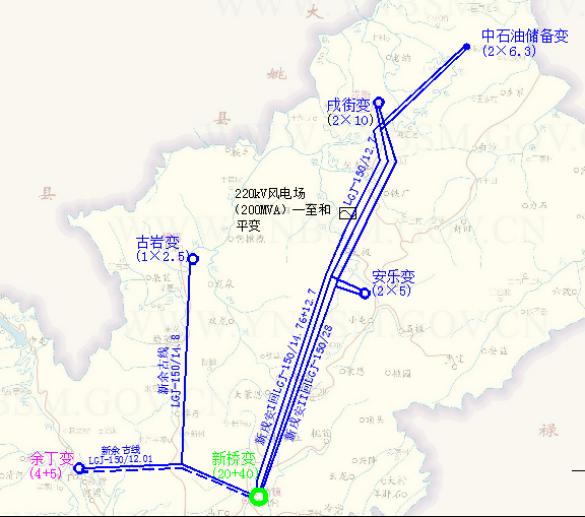

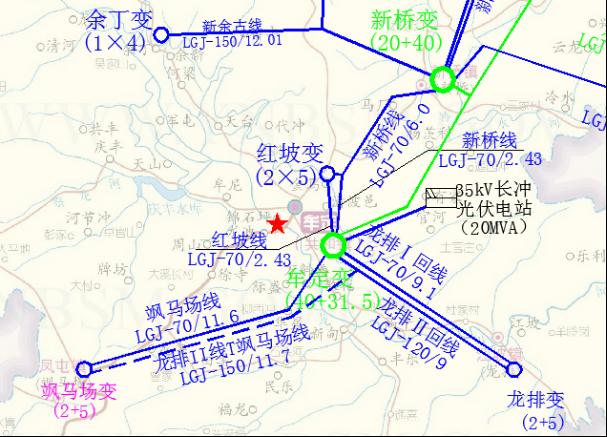

2015年底，牟定县现有110kV牟定变和新桥变2座变电站，主变容量131.5MVA；35kV变电站7座，变电容量55.5MVA；110kV及35kV公用输电线路14条，线路总长度305.653km。

3.4.1 现状高压配电线路分析

牟定县高压配电网基本情况见表3-2，存在问题及分析如下：

（1）110kV楚牟线投运年限已达40多年，线路设备陈旧，且该线路后段为LGJ-150导线，导线截面偏小，已成为制约牟定负荷发展的瓶颈，需要进行技改。

（2）110kV新桥变1#主变为110kV金山变退运移至，运行年限已近30年，且容量为20000kVA，随着牟定县用电负荷的增加，当2#主变故障时，该主变将过载运行。

（3）牟定县现状35kV变电站单主变比率为42.86%，单电源比率为42.86%。根据全面创先要求，乡镇中心区布点的35kV变电站要满足双电源进线要求，因此35kV古岩变、飒马场变、余丁变需进行改造。

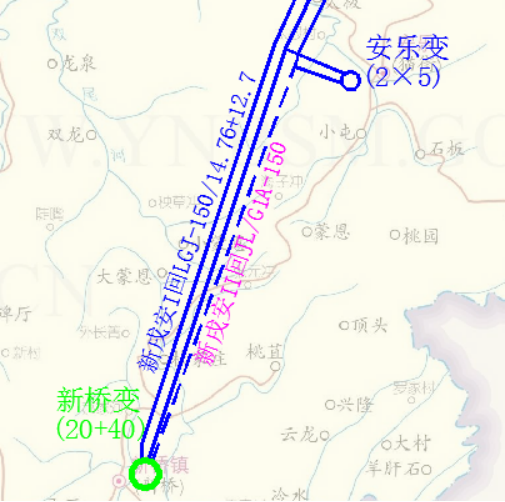

（4）35kV新戌安II回线前段线路于1974年投运，导线采用LGJ-70，线径小、设备老化，需要进行改造。

表3-2 牟定县2015年35kV以及上电网现状情况统计表

线路名称	分区名称	电压等级(kV)	供电分区	起点	终点	导线截面	长度	当年最大电流	最大限流	接线模式	备注
楚牟线	牟定县	110	F	谢家河变	牟定变	JL/G1A-240、185	48.346	246.69	515	非典型接线
楚牟线	牟定县	110	F	谢家河变	牟定变	JL/G1A-185/25	48.346	246.69	515	非典型接线
元牟线	牟定县	110	F	元谋变	牟定变	JL/G1A－150/20	55.798	62.99	445	单链式
紫新甸线	牟定县	110	F	紫溪变	新桥变	JL/G1A-240/35	35.02	287.49	700	非典型接线
紫凤线	牟定县	110	F	紫溪变	凤屯风电场	JL/G1A-240/35	22.8			单辐射
元牟T羊(臼河)线	牟定县	110	F	元牟线T接点	羊臼牵引变	JL/G1A-150/25	13.939			非典型接线
红坡线	牟定县	35	D	牟定变	红坡变	JL/G1A-70	2.43	58.4	275	单辐射
新桥线	牟定县	35	F	新桥变	牟定变	JL/G1A-70	8.43	58.73	275	单辐射
新戌安Ⅰ线	牟定县	35	F	新桥变	戍街变	JL/G1A-150、70	28.56	26.39	275	单辐射
新戌安Ⅱ线	牟定县	35	F	新桥变	安乐变	JL/G1A-70	27.45	26.39	275	单辐射
龙排Ⅰ回线	牟定县	35	F	牟定变	江坡变	JL/G1A-70	9.1	13.2	275	双辐射
龙排Ⅱ回线	牟定县	35	F	牟定变	江坡变	JL/G1A-120	9	24.74	380	双辐射
甸心线	牟定县	35	F	牟定变	甸心变	JL/G1A-120	6.37	26.39	380	单辐射
飒马场线	牟定县	35	F	牟定变	飒马场变	JL/G1A-70	11.6	33	275	单辐射
新余古线	牟定县	35	F	新桥变	余丁变	JL/G1A-150	26.81	21.45	450	单辐射

3.4.2 现状高压变电站分析

至2015年底，牟定县电网为10kV线路提供电源的主要为110kV和35kV变电站，其中C类供电区有变电站2座，E类供电区有变电站7座，各变电站详细情况见表3-2。

表3-3 上级电源情况

变电站名称	电压等级（kV）	主变台数	容量组成（MVA）	总容量（MVA）	无功补偿		高压侧年最大负荷（MW）	负载率（%）	10（20）kV出线间隔情况（个）		是否满足主变N-1	是否主变不平衡	中性点接地方式
变电站名称	电压等级（kV）	主变台数	容量组成（MVA）	总容量（MVA）	总容量（MVar）	配置比例（%）	高压侧年最大负荷（MW）	负载率（%）	总数	已占用	是否满足主变N-1	是否主变不平衡	中性点接地方式
牟定变	110	2	31.5+40	71.5	6	8.39	23.7	33.15	12	6	是	否	直接接地
新桥变	110	2	1×20+1×40	60	4.8	8.00	25.3	42.17	10	10	否	是	直接接地
红坡变	35	2	2×5	10	0	0.00	7.5	75.00	8	7	是	否	不接地
安乐变	35	2	2×5	10	0	0.00	3.5	35.00	5	5	是	否	不接地
古岩变	35	1	1×2.5	2.5	0.3	12.00	1.1	44.00	4	4	否	-	不接地
余丁变	35	1	1×4	4	0.6	15.00	3.2	80.00	5	5	否	-	不接地
龙排变	35	2	1×2+1×5	7	0	0.00	1.5	21.43	6	3	是	是	不接地
飒马场变	35	1	1×2	2	0	0.00	1.8	90.00	4	4	否	-	不接地
戍街变	35	2	2×10	20	2.4	12.00	2.1	10.50	6	6	是	否	避雷器接地
合计	-	15	-	187	14.1	7.54	69.70	37.27	60	50	-	-	-

注：（1）变电站内各主变之间负载率偏差在20%及以上的视为主变不平衡。

下面将从容量配置、无功补偿配置情况、主变负载不平衡状况、间隔利用率、主变负载率与年负荷率和变电站转供能力校验六个方面对牟定县10kV线路电源变电站进行分析。

1．容量配置

由表3-2可知，牟定县110kV变电站无单主变变电站，单主变35kV变电站有3座，单主变率为42.86%。此外，共有3座变电站存在主变容量不匹配的情况，分别为110kV牟定变（31.5+40）、110kV新桥变（20+40）及35kV龙排变（2+5）。

2．无功补偿配置分析

牟定县110kV变电站整体无功补偿度为8.21%，无功补偿配置比例低于《中国南方电网有限责任公司“十三五”110千伏及以下配电网规划编制技术规定》（以下简称《技术规定》）中规定的无功补偿范围宜为主变容量10%～30%的要求最低标准。

35kV变电站整体无功补偿度偏低，为5.95%，不能满足《中国南方电网有限责任公司“十三五”110千伏及以下配电网规划编制技术规定》（以下简称《技术规定》）中规定的无功补偿范围宜为主变容量10%～30%的要求最低标准。只有古岩变、余丁变、戍街变的无功补偿达到规定范围为12%、22.5%、12%。其余各变电站均未达到规定标准。

3. 主变负载不平衡情况

主变负载不平衡：指在正常运行方式下，变电站最大负荷时刻，其中一台或两台主变重载，而负载最轻且不重载的主变与重载主变负载率相差20%以上的变电站。

由表3-2可知，牟定县变电站中主变负载不均衡的变电站有2座（110kV新桥变、35kV龙排变），主要原因是变电站两台主变容量不等，相差较大，单台主变备用，导致另一台主变负载率偏高的问题。

4．间隔利用率分析

由表3-2可以看出，至2015年底牟定县公用高压变电站共有10kV出线间隔60个，已用间隔50个，间隔利用率为83.33%，有6座变电站已无备用出线间隔，其余变电站的出线间隔也几乎无过多剩余，总体间隔资源紧张。

5．主变负载率、间隔利用率综合分析

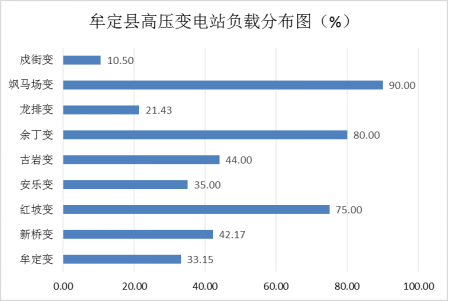

牟定县2015年35kV及以上变电站负载率分布具体如图3-1所示。

图3-1中压配电网上级电源负载率对比

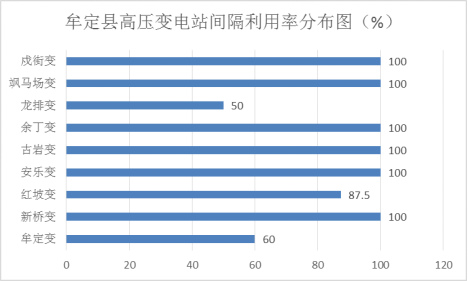

牟定县2015年35kV及以上变电站间隔利用率分布具体如图3-2所示。

图3-2 35kV及以上变电站间隔利用率分布图

由表3-2与图3-2可知，牟定县变电站负载率在70%以上有3座，重过载1座，过载1座（110kV飒马场负载率90%）、35kV重载1座（35kV余定变负载率80%）。

综合主变负载率、间隔利用率情况可知，牟定县110kV、35kV变电站运行可分为以下几种情况：

1）负载率不合理

高负载运行变电站主要原因如下：

①、35kV红坡变为县城中心变，主要承担对共和镇县城，以及新桥镇、蟠猫乡部分行政村的供电任务，由于与110kV牟定变的供电范围划分不合理，且主变容量偏小，造成该站常年处于高负荷运行。

②、35kV飒马场变现由110kV牟定变出线的35kV飒马场线供电，单主变容量2MVA，除10kV青龙线与110kV牟定变的10kV牟城I回线联络外，与其他变电站无联络，随着凤屯镇用电负荷的增加，造成该站长期处于高负荷运行。

③、35kV余定变现状年负荷已达到3.2MW，单线单变运行，加之负荷逐年增大，造成该站长期处于高负荷运行。

6．中压配电网上级电源综合情况

通过上面对牟定县中压配电网上级电源的多个方面的综合分析，将主要分析指标进行汇总，见增表3-1所示。

增表3-1中压配电网上级电源综合情况

项目	电压等级（kV）	数值（%）
单主变率（%）	110	0
单主变率（%）	35	42.86
无功补偿配置比例（%）	110	8.21
无功补偿配置比例（%）	35	5.95
重载变电站比例（%）	110	0
重载变电站比例（%）	35	28.57
10kV出线间隔利用率（%）	110	72.73
10kV出线间隔利用率（%）	35	89.47

通过以上分析可以看出，牟定县10kV中压网上级电源存在的首要问题单线、单变、设备、线路运行年代久远；35kV变电站无补偿配置不足；2个110kV变电站之间负荷转移能力差；部分变电站供电分区不合理，造成局部区域供电压力较大；10kV出线间隔利用率较高。

3.5 中压配电网现状分析

3.5.1中压配电网概况

下面对10kV公用线路网络结构水平、负荷供应能力、装备技术水平进行详细分析，现状10kV公用线路基本情况见表3-3所示。

表3-4 现状中压配电网设备统计

供电区	电压等级	公用馈线						专用馈线（回）
供电区	电压等级	公用馈线(回)	电缆(km)	架空线(km)	合计(km)	开关柜(面)	柱上开关(台)	专用馈线（回）
A+	10kV	0	0	0	0	0	0	0
A		0	0	0	0	0	0	0
B		0	0	0	0	0	0	0
C		4	2.45	20.44	22.89	0	19	0
D		0	0	0	0	0	0	0
E		36	0.51	722.47	722.98	0	119	1
合计		40	2.96	742.91	745.87	0	138	1

注：（1）中压线路按照路径距离统计，均为线路全线长度；

（2）10kV开关柜指变电站围墙之外的户内开关柜。开关柜按实际间隔进行统计，以面为单位，如2进2出开关站计为4面，仅统计公用开关站和配电站中的开关柜数量；

（3）中压线路跨供电区分类的归属：按照装接配变容量所占比重来决定，线路归在装接配变容量所占比重较高的供电分区。例如：线路A跨C、D两个供电分区，所供C类供电区配变容量统计为3000kVA，所供D类供电区配变容量统计为4500kVA，则线路归在D类供电区，下同。

（4）10kV线路供电半径A+、A、B类供电区域不宜超过3km；C类不宜超过5km；D类不宜超过15km；E类供电区域供电半径应根据需要经计算确定。

3.5.2网络结构水平

1．主干线长度分析

线路供电距离长短对供电质量有重要影响，在同等负荷和导线截面条件下，线路供电半径长则末端压降大，相应线损一般也较大，事故转送能力较低；反之末端压降小，线损也较小。根据《技术规定》中对于10kV线路供电半径的相关规定，确定，A+、A、B类供电区域不宜超过3km；C类不宜超过5km；D类不宜超过15km；E类供电区域供电半径应根据需要经计算确定。牟定县10kV公用线路主干长度分布情况见表3-4。

表3-5 现状公用线路主干长度分布情况

项目供电区分类	电压等级	A+	A	B	C	D	E	合计
项目供电区分类	电压等级	A+	A	B	C	D	E	合计
主干线路平均长度（km）	10kV	0	0	0	2.90	0.00	8.04	7.53
超出供电分区线路长度标准的回路数（回）		0	0	0	1	0	--	1
占供电分区线路总数比例（％）		0	0	0	25	0.00	--	2.50

注：“占供电分区线路总数比例”中的供电分区指A+、A、B、C、D、E供电分区。

由表3-4可以看出，牟定县40回公用线路中，共计1回线路主干长度偏长，占比2.5%。

牟定县现状10kV公用线路主干偏长线路具体情况如表3-5所示。

表3-6 现状公用线路主干偏长线路明细

序号	供电分区	变电站名称	线路名称	主干导线型号	主干长度（km）	线路总长度（km）

1	C	35kV红坡变电站	10kV牟城Ⅴ回线	JKLGYJ-150	5.32	8.32

由表3-5可以看出，主干线路偏长线路为C供电区35kV红坡变出线--10kV牟城Ⅴ线，主干长度超导则标准长度约0.32km。

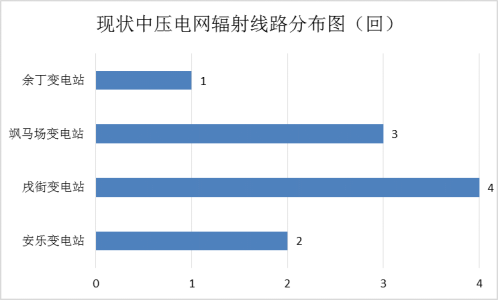

除此之外，E类供电分区由于山区较多，存在两回线路（10kV安益线、10kV凤屯线）长度严重超长，且为单辐射线路，供电安全可靠性较低。

2．中压网络结构分析

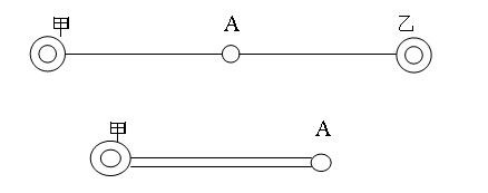

线路的接线模式直接影响着系统的供电可靠性与用户的用电水平，采用合理有效的接线模式即可以在很大程度上提高系统的供电质量，又能获得良好的社会与经济效益，因而这也是在配电系统分析与规划过程中不可忽视的一个重要方面。

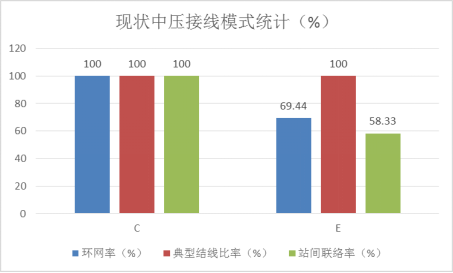

根据2015年牟定县电网10kV地理接线图及相关资料，对该区现状10kV配电网接线模式进行分析，各种接线模式所占比例分布如表3-6所示。

表3-7 现状中压网络结构情况统计

供电区分类	电压等级(kV)	线路条数	各种接线模式的比例（回）										环网率（%）	典型结线比率（%）	站间联络率（%）	线路平均分段数
			典型接线									其他非典型接线
			“2-1”单环网	“3-1”单环网	双环网型	两供一备	三供一备	多分段单联络	多分段两联络	多分段三联络	辐射型	其他非典型接线
A+	10kV	0	0	0	0	0	0	0	0	0	0	0
A		0	0	0	0	0	0	0	0	0	0	0
B		0	0	0	0	0	0	0	0	0	0	0
C		4	0	0	0	0	0	0	4	0	0	0	100	100	100	2.50
D		0	0	0	0	0	0	0	0	0	0	0
E		36	0	0	0	0	0	10	14	1	11	0	69.44	100	58.33	3.08
合计		40	0	0	0	0	0	10	18	1	11	0	72.50	100	62.50	3.03

注：（1）只统计公用网；

（1）接线模式分析

图3-4 现状中压网络接线模式统计

由表3-6可以看出，C类供电区10kV公用线路环网化完善，达到规划标准中要求的100%，E类供电区环网化率达到为69.44%。另一方面可以看出，牟定县变电站站间联络率C类供电区为100%，E类供电区站间联络率为58.33%。究其原因主要有以下几点：

（1）牟定县中压配电网现有10回单辅射线路，从受地形、技术、投资方面考虑，仅10kV牌坊线、10kV中屯线、10kV戌街工业区线等少数几回线路具备联络条件，其余线路都不能实联络。

（2）地区负荷发展较快，新建线路为满足负荷的快速增长和可靠性需求而就近与已有线路进行联络，虽然环网化率比较高却形成了部分复杂的电网结构。

未来规划中应结合负荷发展及新建变电站对现有网络进行优化梳理，在确定目标接线模式和相应原则的基础上，将既有的联络关系复杂的现状电网改造为清晰的网络结构，从而使运行更加安全、灵活、高效。

（2）分段情况分析

现状牟定县中压配电网整体分段数较为合理，对个别分段较少线路可根据用户供电性质或大用户接入情况适当增加分段开关。

通过统计牟定县现状中压配电网共存在10回单辐射线路，占总线路的25%，主要分布在安乐乡、戌街乡等，具体现状公用负荷型线路如表3-7所示。

表3-8 现状公用辐射型线路明细

序号	供电区分类	变电站名称	线路名称	线路主干型号	主干长度（km）	线路总长度（km）
1	E	安乐变电站	10kV蒙恩线	LGJ-35	8.80	14.22
2	E	安乐变电站	10kV安益线	LGJ-70	15.78	33.82
3	E	戌街变电站	10kV左家线	LGJ-50	12.92	16.74
4	E	戌街变电站	10KV水桥线	LGJ-70	8.51	21.36
5	E	戌街变电站	10KV华戌线	LGJ-120	7.76	7.758
6	E	戌街变电站	10KV工业园区线	LGJ-120	3.17	3.17
7	E	飒马场变电站	10kV牌坊线	LGJ-50	14.05	29.54
8	E	飒马场变电站	10kV凤屯线	LGJ-50	9.96	43.63
9	E	飒马场变电站	10kV松川线	LGJ-50	6.45	9.38
10	E	35kV余丁变电站	10kV中屯线	LGJ-35	12.45	15.67

图3-5现状中压配电网辐射线路分布图

由表3-7和图3-5可知，单辐射线路全部集中在E类供电分区，单辐射线路分布比例为25%，单辐射线路是今后网络结构优化的重点。造成供电分区单辐射线路比例较高的原因为：

（1）变电站距离过远或受地形限制难以形成联络；

（2）农网范围广且负荷密度低，现有变电站布点少，E类供电区线路难以形成环网接线。

3.5.3负荷供应能力

1、线路装见配变容量情况

根据《技术规定》中规定，每回变电站10kV出线所装接的配电变压器总控制容量：

（1）工业用户不宜大于10000千伏安；

（2）商业及办公不宜大于12000千伏安；

（3）居民住宅区不宜大于15000千伏安。

牟定县10kV公用线路装见配变容量分布情况如表3-8和图3-6所示。

表3-9 现状中压公用线路装接配变容量分布情况

装见配变容量（MVA）	电压等级	<2	2~4	4~6	6~8	8~10	10~12	12~15	>15	合计
线路回数（回）	10kV	10	14	10	5	1	0	0	0	40

注：此表统计范围为公用线路专变、公变装接配变容量之和

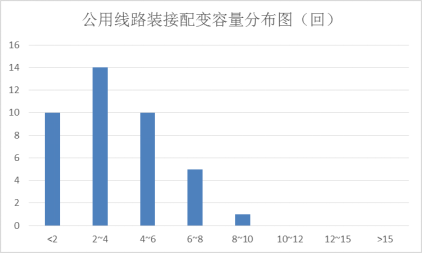

图3-6 现状中压配电网线路装接配变分布图（单位：MVA）

由表3-8与图3-6可知，牟定县10kV公用线路从上图中可以看出大部分线路装接容量主要集中在2000~4000kVA以下，有14回；无线路装接配变容量过高的线路。

由于牟定县公用线路主要为居民性质用电，遵循《技术规定》中要求，装接容量配变应在15000kVA以内；无线路装接配变超过15000kVA。

2、线路负载率情况

以2015年各10kV线路的最大出口电流值为依据，10kV公用线路负载率分布情况如表3-9所示。

表3-10 现状公用中压线路负载率分布情况

项目	电压等级	线路负载率区间（%）						轻载线路比例（%）	重载线路比例（%）	过载线路比例（%）
项目	电压等级	<20	20~40	40~60	60~80	80~100	>100	轻载线路比例（%）	重载线路比例（%）	过载线路比例（%）
公用线路（回）	10kV	26	9	3	1	0	0	66.67	0.00	0.00

注：配网线路方面，以线路载流量为基准值，馈线电流超过基准值80%（或100%）且持续时间超过半小时判定该线路重载（或过载）；馈线电流小于基准值20%判断为线路轻载。

由上表可知，牟定县40回线路中存在26回轻载线路，轻载线路较多；无重过载线路。

表3-11 中压配电网重、过载公用线路明细

序号	变电站	供电分区	线路名称	主干导线型号	安全电流（A）	年最大电流（A）	年最高负载率（%）
	无

3、线路可转供情况

可转供电线路的定义：有联络关系的线路同时处于最大负荷运行方式下，某回线路的变电站出线开关停运时，其全部负荷可通过不超两次转供电操作，转由其他线路供电，那么该线路称为可转供电线路。

现状牟定县中压配电网公用联络线路29回中可转供线路29回，所占比例为100%，占公用线路（40回）的72.5%，具体公用线路可转供情况如表3-13所示。

表3-12 现状公用线路可转供电情况

供电区分类	电压等级	A+	A	B	C	D	E	合计	其中C类及以上
可转供电线路回数	10kV				4		25	29	4
该类供电区线路可转供电率（%）	10kV				100		69.44	72.50	100

注：（1）可转供电线路的定义：有联络关系的线路同时处于最大负荷运行方式下，某回线路的变电站出线开关停运时，其全部负荷可通过不超两次转供电操作，转由其他线路供电，那么该线路称为可转供电线路；

（2）中压线路可转供电率=可转供线路总回数/线路总回数×100%。

现状中压配电网可转供线路共29回，其中C类供电区4回、E类供电区25回，牟定县现状联络的中压线路无不可转供的。

表3-13 现状不满足可转供电的有联络线路明细

供电区分类	校验线路		联络线路1		联络线路2		失电比例（%）	原因分类
供电区分类	线路名称	负载率(%)	线路名称	负载率(%)	线路名称	负载率(%)	失电比例（%）	原因分类
无

注：1.仅列出有联络线路

2.原因分类：（1）校验线路重、过载；（2）联络线路重、过载；（3）校验线路、联络线路均重、过载；（4）联络点设置不合理；（5）校验线路、联络线路线径不匹配；（6）其他，请说明原因。

4、配变负载情况

牟定县共有公用配变786台，容量68.13MVA，其中，轻载配变140台，占总台数比例16.81%；重载配变8台，占总台数比例0.64%。下面对10kV公用配变重、过载情况进行详细分析，现状重、过载配变基本情况见表3-13所示，具体明细见表3-14。

表3-14 现状轻载、重、过载配变情况

类别	配变最高负载率
类别	小于20%	80%～100％	大于100%
台数（台）	140	8	0
占公变总台数的比例（%）	17.81	1.02	0.00
容量（MVA）	11.452	0.439	0
占公变总容量的比例（%）	16.81	0.64	0.00

注：对于配电变压器，配变负载率超过80%（或100%）且持续时间超过半小时，则判定该配变重载（或过载）；当配变最高负载率小于20%时视为配变轻载。

表3-15 现状重、过载配变明细

序号	馈线名称	配变名称	配变容量(MVA)	年最高负荷率(%)
1	蒙恩线	海资冲变	0.050	84.08
2	蒙恩线	蒙恩1号变	0.020	80.68
3	蒙恩线	者四冲变	0.063	81.17
4	蒙恩线	潘家变	0.030	81.03
5	10kV安益线	大石坂2号公变	0.100	81.98
6	10kV安益线	小石板1号公变	0.063	81.65
7	10kV大冲线	伏龙新村	0.063	81.38
8	10kV大冲线	干海子公变	0.050	85.20

5、公用线路电压质量情况

10kV线路末端电压主要由线路长度、线路负载率、线路截面及材质确定，并受负荷分布情况的影响。根据国家标准《电能质量供电电压偏差GB/T 12325-2008》的规定，10kV及以下三相供电电压允许偏差为标称系统电压的±7%。现状牟定县10kV线路无末端电压不合格线路。统计结果如表3-15所示，具体明细见表3-16。

表3-16 现状公用线路电压质量情况

电压等级（kV）

线路总回数

（回）

最低电压低于额定电压7%以上

最高电压高于额定电压7%以上

回数（回）

比例（%）

回数（回）

比例（%）

无

表3-17 现状公用线路不满足电压质量情况明细表

序号	变电站	供电分区	线路名称	安全电流（A）	年最大电流（A）	年最高负载率（%）	末端电压（kV）	原因分析
	无

备注：原因分类：（1）线路负载过重，末端压降大；（2）小水电大发导致末端电压偏高；（3）线路截面过小，末端压降大；（4）负荷集中在末端，末端压降大；（5）供电半径过长，末端压降大；（6）其他，请说明原因。

3.5.4装备技术水平

（1）配电线路

按照《技术规定》要求，中压架空线路导线推荐采用铝芯绝缘导线、铝绞线、钢芯铝绞线，在城市及农村受树木、建筑物限制，威胁人身安全时，应采用架空绝缘线路；D类供电区，10kV配电线路应实现绝缘化，对已建成市政电缆沟管的，宜采用电缆。具体现状公用线路绝缘化水平主干及全线分布情况如表3-17所示。

表3-18 现状公用线路全线绝缘化率和电缆化率情况

供电区分类	电压等级	电缆（km）	架空（km）		合计（km）	绝缘化率（%）	电缆化率（%）
供电区分类	电压等级	电缆（km）	绝缘线	裸导线	合计（km）	绝缘化率（%）	电缆化率（%）
A+	10kV	0	0	0	0	0.00	0.00
A	10kV	0	0	0	0	0.00	0.00
B	10kV	0	0	0	0	0.00	0.00
C	10kV	2.45	13.73	6.71	22.89	70.69	10.70
D	10kV	0	0	0	0	0	0
E	10kV	0.51	5.74	716.73	722.98	0.86	0.07
合计	10kV	2.96	19.47	723.44	745.87	3.01	0.40

牟定县现状E类供电区绝缘程度较低，线路存在裸导线情况多。

（2）中压配变

牟定县现状中压配电网10kV公用变压器786台，总容量68.13MVA，到2015年仅剩15台。

表3-19 现状公用高损变情况

序号	配变名称	配变型号	配变容量（MVA）	是否重、过载
1	陈家公变	高耗能（S7)	0.05	否
2	10kV安益线花红园公变	S7	0.01	否
3	10kV安益线利古拉公变	S7	0.03	否
4	10kV安益线毕座么公变	S7	0.03	否
5	龙丰水库搬迁户公变	S7	0.01	否
6	罗平关张家变台	S7-50/10	0.05	否
7	毛家变台	S7-30/10	0.03	否
8	山冲张台变	S7	0	否
9	山冲李家	S7	0	否
10	河外台变	S7	0	否
11	格一乍中村台变	S7-30	0.03	否
12	格一乍一社台变	S7-20	0.02	否
13	高家搬迁户变	S7-50	0.05	否
14	月亮箐搬迁户台变	S7-10	0.01	否
15	龙箐台变	S7	0.01	否

（3）开关类设备

截至2015年底，牟定县中压配电网无开关站，柱上开关97台，现状城网全部换为真空开关，农村地区也以基本实现为真空开关。具体开关站设备统计如表3-19所示。

表3-20 现状中压配电网开关站设备统计

地区	电压等级(kV)	开关站
		户内开关站(座)	户外开关站(座)
牟定	10kV	0	0

注：只统计公用网；

（4）无功补偿设备装设情况

配变低压侧和中压线路的无功补偿设备装设情况如表3-20所示。

表3-21 现状中低压配电网无功补偿统计

分区	配变低压侧补偿			中压线路补偿		无功补偿总容量(Mvar)
分区	配变总容量(MVA)	无功补偿容量(Mvar)	无功补偿比例(%)	线路条数（条）	无功补偿容量(Mvar)	无功补偿总容量(Mvar)
牟定	68.13	7.193	10.56	12	1.17	8.36

注：（1）只统计公用网；

（2）线路条数是指装配无功补偿装置的中压线路条数。

由表3-20可以看出，中低压配电网无功补偿总量为8.36Mvar，补偿方式主要为配变低压侧补偿。

（5）设备运行年限情况

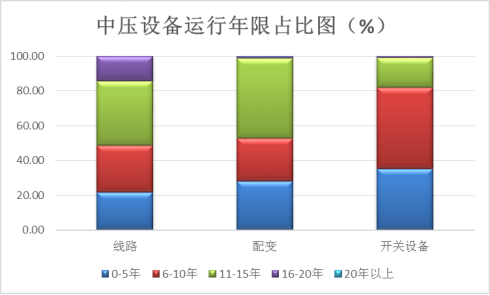

牟定县中压配电设备，包括线路、配变以及开关的运行年限，具体分布情况如表3-21所示。

表3-22 现状中压配电设备运行年限统计

地区	电压等级（kV）	年限	线路		配变		开关设备
地区	电压等级（kV）	年限	(km)	(%)	(台)	(%)	(台)	(%)
牟定	10kV	0-5年	162.33	21.74	222	28.24	77	35.32
		6-10年	200.56	26.86	192	24.43	102	46.79
		11-15年	276	36.96	362	46.06	37	16.97
		16-20年	107.77	14.43	9	1.15	2	0.92
		20年以上	0	0.00	1	0.13	0	0.00

注：（1）只统计公用网；

（2）配变设备包括所有配电站；

（3）开关设备指变电站围墙外的开关站、配电站内的开关设备以及柱上开关。

由表3-21可知，牟定县线路、配变、开关运行情况整体良好，运行年限超过20年的配变1台，为10kV陈家公变，挂接在10kV猫街线，而且此台配变型号为S7型，属于高耗能配变。在配电网建设中应根据设备实际运行情况，对超过运行年限的设备进行改造更换，提升设备利用率，提升供电可靠性。

（6）残旧设备或线路情况

牟定县中压配电残旧设备、线路情况如表3-22所示，具体明细见表3-23和表3-24。

表3-23 残旧设备或线路情况统计

供电区	残旧设备、线路
供电区	线路（米）	杆塔（基）	开关（个）
C	0	0	0
D	0	0	0
E	2030	3	1
合计	2030	3	1

表3-24 残旧设备或线路情况明细

供电区	变电站名称	线路名称	残旧设备、线路			问题描述
供电区	变电站名称	线路名称	线路（米）	杆塔（基）	开关（个）	问题描述
E	戌街变电站	10kV大冲线新村支线	1460	2	1	残旧设备或线路
E	戌街变电站	10kV大冲线碗厂支线	570	1	0	残旧设备或线路

表3-25 低压残旧设备台区明细

供电区	变电站名称	线路名称	配变名称	残旧设备或线路		问题描述
				设备（台）	线路（米）
C	110kV牟定变	10kV牟城Ⅲ回线	发科屯1号变	1	1000

3.5.5重要用户供电情况

重要用户主要是根据用户用电的重要程度和可靠性要求提出的，指对中断供电将造成人身伤亡、或在政治上造成重大影响、或造成社会秩序严重混乱的用户。

牟定县现状重要用户基本情况如表3-25所示。

表3-26 现状重要用户供电情况

用户名称	用户级别	电压等级	装接容量（MVA）	现有供电情况			是否有配置保安电源	是否实现双电源
用户名称	用户级别	电压等级	装接容量（MVA）	主供线路	备用电源1	备用电源2	是否有配置保安电源	是否实现双电源
牟定供电有限公司	二级	10KV	0.1	35kV红坡变10kV牟城VI回线	110kV牟定变10KV牟城Ⅲ回线	-	是	是
云南楚雄矿业有限公司牟定郝家河铜矿	二级	10KV	3.2	110kV新桥变10kV选厂线、深采I回、压风I回线、压风II回线、深采II回线	110kV新桥变10kV锌粉、10kV桃水线	自备电源额定容量121（kW）	是	是
牟定县人民医院	二级	10KV	0.8	110kV牟定变牟城II回线	35kV红坡变10kV牟城V回线	-	是	是

由上表可以看出，牟定县共有二级重要用户3户，共有线路11回为重要用户提供电源。均为双电源供电。重要用户在实际生产工作中供电可靠性要求高，如发生电气内外故障，将直接威胁客户正常的工作、生产与经营，也影响电力企业社会形象。

通过对近年牟定县重要用户及专线用户用电情况分析，发现主要存在以下问题：客户受观念、资金等因素的影响，普遍忽视自身的安全用电问题，只要本单位不停电，就错误地认为本单位不存在用电问题，用电能凑合就凑合。加之，有的重要用户对本单位电工缺乏管理，没有制定电工管理制度和电工值班制度，一旦发现电气故障有可能危及电网和其他客户的安全用电，后果十分严重。

（2）大多数客户的高压变、配设备没有按要求进行高压预防性试验。预防性试验是电力设备运行和维护工作中一项重要环节，是保证电力设备安全运行的有效手段之一。

3.5.6客户投诉和业扩报装受限情况

牟定县2014年无客户投诉。

表3-27 需立项解决的用户投诉情况明细表

一级分类	二级分类	客户投诉情况		涉及台区名称	涉及台区容量（kVA）
		累计投诉用户数	累计投诉次数
停电与电压质量	电压质量（电压高）	无
	电压质量（电压低）

牟定县用户业扩报装受限基本情况如表3-27所示。无低压业扩报装受限。原因情况明细见表3-28，中、低压业扩报装受限原因情况明细见表3-29。

表3-28 业扩报装受限原因情况统计表

受限原因	报装受限情况		涉及台区个数（个）
受限原因	预计报装受限用户数	预计报装受限容量（MVA）	涉及台区个数（个）
供电线路重过载		0
配变重过载		0
低压线路重过载		0
中压用户附近无中压公用线路	11	25.9	40
低压用户附近无公用配变		0
其他（请说明原因）		0

表3-29 中压业扩报装受限原因情况明细表

序号	变电站名称	供电分区	线路名称	预计报装受限用户数	预计报装受限容量（MVA）	受限原因
1	35kV飒马场变	E	10kV凤屯线	6	12	滇中引水工程凤屯镇辖区施工用电布点多，用电负荷大，电源点35kV变电站容量小，10kV线路输送距离较远
2	35kV龙排变	E	10kV柜山线、10kV米村线普村支线	4	10	滇中引水工程江坡镇辖区施工用电布点多，用电负荷大，电源点35kV变电站容量小，10kV线路输送距离较远
3	35kV红坡变	C	10kV牟城六回线	1	3.9	明阳尚郡小区用电搭火点10kV牟城六回线化湖南路主电缆分接箱布点少，出口不足。

备注：中压业扩报装受限原因分类：（1）供电线路重过载；（2）中压用户附近无中压公用线路；（3）其他（请说明原因）

从表3-28可知，报装受限主要原因是中压用户附近无中压公用线路造成的，预计报装受限户数11户，报装受限容量25.9MVA，涉及台区数40台。

表3-30 低压业扩报装受限原因情况明细表

序号	馈线名称	配变名称	预计报装受限用户数	预计报装受限容量（kVA）	受限原因
无

备注：低压业扩报装受限原因分类：（1）配变重过载；（2）低压线路重过载；（3）低压用户附近无公用配变；（4）其他（请说明原因）

3.5.7中压配电网综合评价

通过以上对牟定县现状中压网公用设备的网架结构、设备情况以及电网供电能力等方面分析，针对不同的分析方面，分类评价结果见表3-30所示。

表3-31 现状中压配电网综合评价表

项目		数值
上级电源	10千伏出线间隔利用率(%)	86.21
网架结构水平	环网率(%)	72.50
	站间联络率(%)	62.50
	线路平均分段数	3.03
	线路可转供电率(%)	72.50
	C类及以上供电区线路可转供电率(%)	100.00
	典型结线比率(%)	100.00
负荷供应能力	线路平均负载率(%)	19.24
	重载线路比例(%)	0.00
	过载线路比例(%)	0.00
	轻载线路比例(%)	67.50
	末端电压不合格线路比例(%)	0.00
	重载配变比例(%)	0.64
	过载配变比例(%)	0.00
	轻载配变比例(%)	16.81
装备技术水平	10千伏线路绝缘化率(%)	3.01
	10千伏线路电缆化率(%)	0.40
	高损耗配变台数比例(%)	1.91
	运行年限超过20年线路的比例（%）	0.00
	运行年限超过20年配变的比例（%）	0.13
	运行年限超过20年开关的比例（%）	0.00

从上表整体来看，牟定县负荷供应能力、装备技术水平相对较好；网架结构水平相比同县市相对较好，但也有较大的提升空间，环网率72.5%、站间联络率62.5%，联络水平有待提高；典型结线比率100%；线路可转供电率为72.5%，C类及以上供电区线路可转供电率100%，线路的转供能力需要增强；线路平均分段数3.03段/条，需增加线路分段开关。

3.6 低压配电网现状分析

牟定县低压配电网配电室类设备统计见表3-31所示。

表3-32 现状低压配电网配电设备统计

分区	电压等级(千伏)	室内配电站（座）	箱式配电站(座)	台架配电站(台)	公用配电变压器		专用配电变压器
					台数（台）	容量(MVA)	台数（台）	容量(MVA)
牟定	0.4kV	0	6	780	786	68.13	653	74.52

注：（1）只统计公用网。

（2）室内配电站：变压器及其中低压配电装置装设于建筑物内（含地下层）的配电站，简称室内站。

（3）箱式配电站：在工厂内预先组装在箱体内，用以向低压配电网输送电能。简称箱式变。

（4）台架配电站：变压器安装在露天台架或杆上的配电站。简称台架变。

由表3-31可知，牟定县现状低压配电网中箱式配电站6座, 台架配电站780台，其中C类供电区箱式变电站所占比例较高，E类地区主要为台架配电站，根据牟定县城市发展情况，应结合实际区域情况提升配电室及箱式变电站的应用。

表3-33 现状台区供电半径偏长情况

供电区分类	台区供电半径偏长（回）
A+	0
A	0
B	0
C	20
D	0
E	--

注：以最新《110kV及以下配电网规划技术指导原则》为依据。低压配电线路的供电距离应满足末端电压质量的要求，线路供电半径宜控制在以下范围：1）A+、A类供电区：200m；2）B类供电区：250m；3）C类供电区：400m；4）D类供电区:500m；5）E类供电区：应根据需要经计算确定。

由于牟定县农村地区属于山区，负荷密度不高，造成E类地区低压用户受地理位置影响分布分散，造成E类地区大量的低压线路较长，但E类供电分区具体台区供电半径需经计算测量。

现状牟定县台区电压分布情况表3-33所示。

表3-34 现状台区电压分布情况

分区	类型	电压不合格台区（个）
分区	类型	电压偏低（<180V）	电压偏低（180~198V）	电压偏高（＞235V）
牟定	数量（个）	185	32	2
牟定	占台区总数比例（%）	23.54	4.07	0.25

牟定县共有电压偏低配变185台，占公用配变总量的23.54%，均分布在农村区域，造成该情况的主要原因为：

（1）农网地区低压台区无功补偿容量不足；

（2）配变出低压线路挂接用户过多；

（3）低压线路供电半径过长。

2013年牟定县已完成一户一表资产接收情况，一户一表率达到100%。

表3-35 “一户一表”情况

序号

现状资产所属业主

线路名称

台区名称

配变容量

（kVA）

供电区域

供电户数

（户）

拟接收（一户一表改造）时间

是否需要改造配电资产

备注

无

注：（1）只统计公用网居民用户。

3.7 配电网主要问题及成因分析

3.7.1 现状配电网主要指标分析

结合以上现状配电网分析结论，对“十三五”配电网主要供电指标现状进行总结分析。

表3-36 配电网建设改造主要指标现状情况单位：%、小时、千伏安

指标	单位	牟定县
1.供电可靠率	%	99.44
其中：中心城市（区）	%	-
城镇	%	99.97
乡村	%	99.40
其中：农网	%	99.44
2. 用户年均停电时间	小时	49.26
其中：中心城市（区）	小时	-
城镇	小时	2.95
乡村	小时	52.43
其中：农网	小时	49.26
3.综合电压合格率	%	98.26
其中：中心城市（区）	%	-
城镇	%	99.94
乡村	%	99.01
其中：农网	%	98.26
4.10千伏及以下线损率	%	5.60
其中：农网	%	5.60
5.乡村户均配变容量	千伏安	1.18
6.中心城市（区）中压配电网线路联络率	%	-
7.城镇中压配电网线路联络率	%	-
8.开关无油化率	%	100.00
9.中心城市（区）核心区新建线路电缆化率	%	-

注：乡村户均配变容量：乡村范围内平均每个客户配电变压器（含专用）的容量；

开关无油化率：非油开关台数占全部开关台数的百分比。

3.7.2 现状配电网主要问题及成因分析

从网架结构、负荷供应能力、装备技术水平等方面分别对各级配电网现状存在的主要问题及成因进行总结分析，并对农村电网存在问题进行单独说明。

1、网络结构水平

牟定县中压网环网化率为72.5%，其中E类地区中压网联络化率仅为69.44%，联络化率较低，主要是由农村地区区域广大且负荷密度低造成的。

2、负荷供应能力

1）牟定县40回公用线路中，26回线路轻载，占牟定县线路总条数的66.67%，轻载线路较多，后期随着负荷发展，轻载问题会随之解决。中压线路不存在重过载情况。

2）现状786台公用配变中存在8台重载配变，占比0.64%。配变重过载的原因：一是牟定县农网一、二期普遍使用50kVA、30 kVA、20kVA的配电变压器，随着农村负荷的增长，导致配变重载；二是部分农村属于劳工输出地区，由于春节农民工返乡，对负荷特性及造成配变重、过载问题。

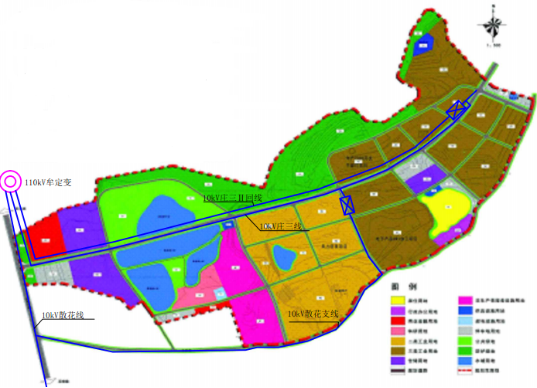

3）随着庄三、黄龙山工业园区的建成，用电需求将大幅提升，需要新建10kV线路或增加变电站布点来解决供电任务。

3、装备技术水平

1）牟定县现状年装备技术水平相对较低，主要是因为一、二期配变容量配置偏小、线路导线截面偏小、线路E类供电区绝缘程度较低，绝缘化水平低下，运行15年左右的导线破损较严重，杆高不足，安全隐患突出，按项目生命周期考虑绝大部分低压导线不满足更换条件，但导线截面偏小，供电距离远是造成目前台区低电压的直接原因。

2）部分区域无功补偿容量低，难以实现无功就地平衡，造成无功远距离输送，增大了配电网的供电损耗，同时也难以有效调节末端供电电压，造成末端电压质量偏低。

4、重要用户供电

现状牟定县3户重要用户均为二级重要用户，均具备双电源，其中2户未配置保安电源，供电可靠性难以保证。

5、客户投诉和业扩报装受限情况

牟定县2015年无客户投诉情况。中压业扩报装受限户数11户，报装受限的主要原因是中压用户附近无中压公用线路（受限的主要原因是附近的10kV公用线路导线截面偏小，供电距离远，报装容量偏大，需考虑新增35kV变电站进行供电）。

6、低压配电网存在问题

1)重载配变8台，占比0.64%；

2)部分低压用户端质量难以保证，由于10kV线路供电半径过长、低压配变无功补偿容量不足、配变配出低压线路为分布分散的用户供电造成供电半径过长、部分台区容量偏小导致共计217个台区电压偏低；

3) 380V低压主干线路导线截面与现有配变容量以及台区远期负荷发展不匹配。目前25 mm2线路普遍使用于380V低压主干线路，不能适应负荷发展的需要；

4)农网一、二期改造台区低压线路普遍选用BLV-16、10、4铝芯绝缘线，导线截面偏小，经过近15年运行，导线破损严重，接地故障频发，安全隐患突出；

7、其他问题

1）规划相关导则对容载比给出了明确的范围界定，但牟定县因其特殊的地形特点（多山区）加上边远山区的负荷小且非常分散，受容载比的限制，农村较偏远地区无35kV变电站布点，导致该区域10kV线路偏长，末端供电电压偏低现象，对农村地区用户生产生活造成极大影响；

2）部分一、二期农网改造时安装的配变容量不足，配电线路老化等问题较为严重，但目前电网升级改造的重点还是以主线路升级改造为主，基本按区域、按主线立项审批，导致配变及配电线路存在的问题没有及时得以解决，电压不合格情况时有发生；

3）近年来农村配电网负荷增长迅速，而配电网项目从开展前期工作到项目建成投运需要近两年时间，项目审批流程复杂、建设周期偏长等问题导致项目建设明显滞后于地方经济发展，配网规划项目的按时实施完成率与日益增长的用电需求矛盾渐渐凸显；

4）地方政府、发展建设的企业与供电部门未建立长效沟通合作机制，因地方政府发展思路的调整以及企业招商引资存在诸多不确定因素，供电部门常常在用户申请用电时才获悉业主的实际用电需求，常有悖于供电部门早期从政府、企业处收集到的数据资料，因政府临时性需求不能及时安排计划资金，进入当年投资计划，一定程度上造成了电网规划与地方经济发展的脱节；

5）规划项目与工程设计结合不够紧密，在实际设计中未往往未参考相关规划项目，造成规划方案不能得到有效实施，从而无法从整体网架结构及全局角度出发考虑单个配网项目的作用，因此，需在今后的工作中，将规划项目与设计工程设计紧密结合，保证规划电网的延续性，做到“有规划、有计划、可操控、可持续”的电网发展；

6）技改项目与基建配网项目配合不够紧密，往往出现生产技改与配网规划并行，但各行其道的问题，这便需要改进管理方式，在将生产技改项目纳入基本配网规划的同时，加强生产技改项目与基建配网项目的实时沟通，创建交流绿色通道，保证部门间对配网项目建设匹配度的高度一致，做到“实时沟通、高度统一、无缝衔接”的部门配合；

7）规划区内市政道路规划建设相对滞后，导致电力通道走廊无法按预期建成，部分变电站出线困难。10kV主干与次干线通过开闭所环网交错，层次不清，供电分区欠合理；

8）线路走廊及电力建设用地紧张

随着近年经济社会的不断发展，电网建设用地日趋紧张，在现状配电网规划建设中，线路走廊已难以满足新出线路要求。此外，随着前期工作开展的难度越来越大，电力建设用地等前期工作无法得到落实，导致电网建设进度远滞后于规划进度，不能及时有效地解决现状存在的问题。

3.8 “十二五”配电网规划执行情况

3.8.1 电力需求发展分析

“十二五”期间预测，牟定县的全社会电量和负荷持续平稳增长，年均增长率分别17.03%和14.78%。预测到2015年电量发展到2.59亿kWh，但实际截至2015年底，牟定县全社会用电量为1.3544亿kWh，相比较下，“十二五”时期负荷预测偏大。在本次“十三五”预测中将采取多种方法预测并进行相互校验。

表3-37 “十二五”期间电量负荷发展情况

类别	2010年	2011年	2012年	2013年	2014年	2015年	“十二五”年均增长率（%）
全社会用电量（亿kWh）	1.18	1.52	2.24	2.32	2.5	2.59	17.03
全社会最大负荷（MW）	28.46	34.03	48.72	50.64	54.52	56.71	14.78
最大负荷利用小时数（h）	4146	4467	4598	4581	4585	4567	-

3.8.2 配电网建设规模分析

“十二五”期间牟定县电网经历了多轮农网升级改造，配电网建设、改造取得了空前的发展，“十二五”期间累计新增配变42台，新增配变容量22.491MVA，新建10kV线路9回，新增10kV线路45.614km。

表3-38 “十二五”末中低压配电网规模对比表

项目	2010年	2015年	增量
10kV配变数量（台）	744	786	42
10kV配变容量（MVA）	45.639	68.13	22.491
10kV线路（回）	31	40	9
10kV线路长度（km）	700.254	745.868	45.614

注：仅统计公用部分。

3.8.3 配电网建设投资分析

“十二五”期间牟定供电局致力于提高牟定县的供电服务水平，重点解决牟定县中低压电网存在的重过载、低电压以及设备残旧等问题，“十二五”牟定县中低压配电网建设与改造工作累计投资约11183.56万元。

表3-39 “十二五”期间中低压配电网建设改造投资分析单位：万元

电压等级	2011年	2012年	2013年	2014年	2015年	合计
10kV及以下	1069.94	4818.72	963.30	1425.71	2905.89	11183.56

3.8.4 配电建设成效分析

通过“十二五”的几轮农网升级改造牟定县中低压配电网建设成效显著，各类指标都有了显著提升。“十二五”末与“十一五”末配电网主要指标对比情况如下表所示。

表3-40 2010年与2015年配电网主要指标对比情况

项目		2010年	2015年	增量
整体技术指标	供电可靠率RS-3（%）	99.3	99.438	0.138
	综合电压合格率（%）	98.20	98.26	0.06
	110kV及以下综合线损率（%）	-	-	-
	10kV及以下综合线损率（%）	6.70	5.60	-1.10
	一户一表率（%）	100.00	100.00	0.00
高压配电网指标	110kV容载比	2.50	2.90	0.40
	110kV主变N-1通过率（%）	50.00	50.00	0.00
	110kV线路N-1通过率（%）	89.00	100.00	11.00
	35kV容载比	2.32	2.58	0.26
	35kV主变N-1通过率（%）	30.00	42.86	12.86
	35kV线路N-1通过率（%）	76.00	88.89	12.89
中低压配电网指标	环网率（%）	64.52	72.50	7.98
	站间联络率（%）	61.29	62.50	1.21
	线路平均分段数（段）	3.00	3.03	0.02
	线路可转供电率（%）	64.52	72.50	7.98
	典型接线比率（%）	100.00	100.00	0.00
	线路平均负载率（%）	20.71	19.24	——
	10kV线路绝缘化率（%）	5.24	3.01	-2.23
	10kV线路电缆化率（%）	1.28	0.40	-0.88
	高损耗配变台数比例（%）	3.10	1.91	-1.19
	户均配变容量（kVA/户）	0.67	1.18	0.51

从以上指标数据可以看出，通过“十二五”期间规划项目的实施牟定县配电网的各项指标都有了显著的提升其中供电可靠率RS-3由2010年的99.3%上升至了2015年的99.45%提升了0.14个百分点，综合电压合格率由2010年的98.2%上升至了2015年的98.26%提升了0.06个百分点，供电质量和可靠性都有了很大的提升；10kV及以下综合线损率由2010年的6.7%下降至了2015年的5.6%，下降了1.1百分点。

第四章电力需求预测和电源规划

4.1 历史用电情况分析

牟定县全社会最大供电负荷从2010年的25.79MW增到2015年31.52MW，全社会用电量从2010年1.18亿kWh增到2015年1.39亿kWh，年均增长5.01%和2.8%，牟定县历史总电量、负荷数据详见如表4-1所示。

表4-1 2010～2015年牟定县历史电量负荷表

年份	用电量(亿kWh)					供电量		售电量		最大供电负荷
	第一产业	第二产业	第三产业	居民生活	全社会	数值(亿kWh)	增长率(%)	数值(亿kWh)	增长率(%)	数值(MW)	增长率(%)
	第一产业	第二产业	第三产业	居民生活	全社会	数值(亿kWh)	增长率(%)	数值(亿kWh)	增长率(%)	数值(MW)	增长率(%)
2010	0.22	0.59	0.10	0.27	1.18	1.18	13.46	1.14	16.75	25.79	3.33
2011	0.13	0.61	0.12	0.37	1.23	1.23	4.24	1.184	3.86	26.62	3.22
2012	0.03	0.93	0.15	0.46	1.56	1.56	26.83	1.5	26.69	28.38	6.61
2013	0.05	1.14	0.19	0.55	1.94	1.94	24.36	1.859	23.93	29.2	2.89
2014	0.06	1.15	0.24	0.66	2.10	2.08	7.22	1.9836	6.70	31.8	8.90
2015	0.05	0.69	0.20	0.42	1.35	1.39	-33.10	1.35	-31.80	31.52	-0.88

图4-1 2010~2015年期间牟定县电量负荷发展趋势

由表4-1可知，2010~2015年期间牟定县供电量、售电量和最大供电负荷都呈现逐年上升的趋势，其中2013年工业市场景气，工业用电稳步增加，导致全社会用电增长较快，2015年工业开始回落工业用电有所下降，全社会用电量略有下降，致使全社会用电量产生了波动。

三大产业及居民用电量分析：“十二五”期间，除第一产业用电量下降外，牟定县二、三产业及居民用电量的绝对值都在增长，第三产业和居民用电量所占比例有持续的上升趋势。2015年三大产业及居民用电量占全社会用电量的比例分别为3.38%、51.13%、14.77%和30.72%。由于牟定定位于工业强县，第二产业是牟定县发展的重点，这也是第二产业用电量所占比例高的原因。随着引资兴县，工业强县的建设的深入和德胜、迪晟的大型矿产稀土公司的落户牟定县第二产业用电量所占比重还将继续增加。

4.2近期大用户报装情况

牟定县按照工业、商业、居民和其他四种类型，统计近期大用户报装情况如表4-2所示。近期大用户报装明细见增表4-1。

表4-2 近期大用户报装情况

用户类型	接入电压等级(kV)	2015年投产容量(MVA)		2016年计划投产容量(MVA)	2017年计划投产容量(MVA)	已报装/用电意向	备注
用户类型	接入电压等级(kV)	原计划投产容量	实际投产容量	2016年计划投产容量(MVA)	2017年计划投产容量(MVA)	已报装/用电意向	备注
工业	10	8	8	9	10	用电意向
	35				10	用电意向	滇中引水工程施工、国家石油储备库施工
	110						德胜钢铁安益钒钛铁矿
	220
商业	10	1	0.63	0.315	0.5	用电意向	县城零散新增商业综合体、牟定左脚舞商城
	35
	110
	220
居民	10	0.5	0.5	0.7	0.75	用电意向	居民小区、政府保障性住房、扶贫安置小区
	35
	110
	220
其他	10	4	4	5	6	用电意向
	35
	110
	220

牟定县2015年工业、商业、居民和其他类型四种大用户报装总容量13.5MVA,实际投产容量13.13MVA，实际投产容量略小于报装容量，用户报装问题基本解决。

4.3 “十三五”期间重点园区及新城负荷发展规划

牟定工业园区是以牟定县行政区域为主体的区域性的经济发展带动区、全民创业活跃区、新型工业化示范区和低碳经济先行区，是楚雄州乃至云南省推行新型工业化的循环经济重点示范基地，以面向泛珠区域市场、东南亚、南亚市场为主的重点区域性新兴能源与矿冶化工基地、绿色食品加工基地，是以矿冶化工产业、绿色食品加工产业、新兴能源产业、新型建材产业等多元化产业为一体的现代化综合工业园区。

牟定工业园区形成“一园三片区”布局，总规划面积25.89平方公里。其中新桥片区规划面积18.25平方公里，主要布局新材料和循环经济产业（工业固废）、高原特色农产品加工产业（其中，庄三核心区主要布局以牟定腐乳及绿色食品为主的高原特色农产品加工产业、新兴产业）；戌街片区规划面积3.27平方公里，主要布局冶金矿产加工产业；黄龙山片区规划面积4.37平方公里，主要布局循环经济产业（城市矿产）、高效能源及新型材料产业。

牟定县工业园区远景年饱和负荷预测

采用负荷密度法对牟定县工业园区进行远景负荷的预测，必须要确定远景年每一类用地性质的负荷密度指标。对于这类负荷密度指标的确定，可参考一些国内发展成熟城市的分类用地的负荷密度或者本地区发展成熟的一些相同类型用地性质小区的负荷密度情况。主要包括城区居住、商业、医疗、娱乐、工业等典型用地，被调查区块全部位于较为发达城市及工业园区，区域发展较为成熟，一定程度上可以代表国内地区典型用地负荷发展的最高水平，对本次县城工业园区空间负荷预测有一定指导作用，因此将其作为空间负荷预测参考资料，各典型地块负荷密度调查结果如增表4-1和增表4-2。

增表4-1 国内部分发展成熟小区负荷密度指标调查结果（MW/km²）

用地性质	上海漕河泾开发区	北京良乡卫星城	广东东莞某小区	天津某小区	香港某小区
居住用地	30	35	40	50	60
商贸用地	90	60	80～100	60	110
宾馆用地	40	60	80～100	80～100	130
娱乐	70	50	100	50	50～60
文化馆	30	50	100	50	-
体育场	40	30	-	-	-
医疗卫生	-	60	60	50	45
中小学用地	25	30	-	30	32

增表4-2 工业园区工业用地负荷密度调研表（MW/km²）

工业园区	浦江工业园区	闵北工业区	青浦工业园区	嘉定工业园区	宝北工业园区	北京高新技术产业区	辽阳石化工业区
工业用地负荷密度（MW/km²）	25～35	30～35	25~30	31~43	30～35	18～20	25～30

参考从上述两个表的调查结果，同时根据楚雄各类用地的用电水平，确定牟定县各工业园区的远景各类用地负荷密度指标和远景负荷预测值。

新桥片区各类用地负荷密度指标和远景负荷预测值如增错误!未找到引用源。。

增表4-3 新桥片区远景各类用地负荷密度指标和远景负荷饱和预测值

用地代号	用地性质			远期用地（ha）	远期用电指标（MW/km²）			远期用电负荷（MW）
					高方案	中方案	低方案	高方案	中方案	低方案
R	居住用地		二类居住用地	89.45	31	28	26	27.73	25.05	23.26

C	公共设施用地	C1	行政办公用地	3.47	33	30	28	1.15	1.04	0.97

		C2	商业金融用地	17.53	33	30	28	5.78	5.26	4.91

M	工业用地	M2	二类工业用地	926.25	21	18	16	194.51	166.73	148.20

		M3	三类工业用地	432.77	23	20	18	99.54	86.55	77.90

W	仓储用地	W1	普通仓储用地	145.69	11	8	6	16.03	11.66	8.74

T	对外交通用地	T2	公路用地	1.6	6	3	1	0.10	0.05	0.02

S	道路广场用地	S1	道路用地	58.11	7	4	2	4.07	2.32	1.16
		S2	广场用地	1.3	7	4	2	0.09	0.05	0.03
		S3	停车场用地	11.44	7	4	2	0.80	0.46	0.23
U	市政公用设施用地	U1	供应设施用地	4.5	9	6	4	0.41	0.27	0.18

		U2	交通设施用地	0.47	9	6	4	0.04	0.03	0.02

		U3	邮电设施用地	0.5	9	6	4	0.05	0.03	0.02

		U4	环卫设施用地	1.59	9	6	4	0.14	0.10	0.06

G	绿地	G1	公共绿地	37.86	0.1	0.1	0.1	0.04	0.04	0.04

		G2	防护绿地	71.03	0.08	0.08	0.08	0.06	0.06	0.06

E	水域及其他用地	E1	水域用地	15.99	-	-	-	-	-	-

合计								350.52	299.68	265.79
合计（同时系数0.7）								245.36	209.78	186.05

根据新桥循环经济产业片区远景各类用地负荷密度指标和远景年负荷饱和预测结果得出远期用电负荷的高、中、低方案分别为245.36MW、209.78MW、186.05MW。

戌街片区各类用地负荷密度指标和远景负荷预测值如增错误!未找到引用源。。

增表4-4 戌街片区远景各类用地负荷密度指标和远景负荷饱和预测值

用地性质		远期用地（公顷）	远期用电指标（MW/km²）			远期用电负荷（MW）
用地性质		远期用地（公顷）	高方案	中方案	低方案	高方案	中方案	低方案
公共设施用地C		1.86	6	3	2	0.11	0.056	0.037
工业用地M	二类工业M2	51.66	21	18	16	10.85	9.30	8.27
工业用地M	三类工业M3	198.18	23	20	18	45.58	39.64	35.67
市政设施用地U		1.39	6	3	1	0.08	0.04	0.014
道路广场用地S		5.56	9	6	4	0.50	0.33	0.22
绿地G		2.79	0.1	0.1	0.1	0.003	0.003	0.003
合计		261.44	65.1	50.1	41.1	57.13	49.37	44.21
合计（同时系数0.7）		-	-	-	-	39.99	34.56	30.95

根据戌街片区远景各类用地负荷密度指标饱和远景年负荷饱和预测结果得出远期用电负荷的高、中、低方案分别为39.99MW、34.56MW、30.95MW。

黄龙山片区各类用地负荷密度指标和远景负荷预测值如增表4-5。

增表4-5 黄龙山片区远景各类用地负荷密度指标和远景负荷饱和预测值

用地性质		远期用地（公顷）	远期用电指标（MW/km²）			远期用电负荷（MW）
用地性质		远期用地（公顷）	高方案	中方案	低方案	高方案	中方案	低方案
居住用地R	一类居住R1	20.3	33	30	28	6.699	6.090	5.684
居住用地R	二类居住R2	10.04	31	28	26	3.112	2.811	2.610
公共设施用地C	行政办公C1	6.37	38	35	33	2.421	2.230	2.102
	商业金融C2	8.28	38	35	33	3.146	2.898	2.732
	文化设施C3	2.15	33	30	28	0.710	0.645	0.602
	体育C4	2.28	15	12	10	0.342	0.274	0.228
	医疗卫生C5	1.19	28	25	23	0.333	0.298	0.274
	教育科研C6	2.21	18	15	13	0.398	0.332	0.287
	服务设施C7	3.95	18	15	13	0.711	0.593	0.514
	公共设施营业网点	0.38	18	15	13	0.068	0.057	0.049
	娱乐康体C9	1.99	18	15	13	0.358	0.299	0.259
工业用地M	一类工业M1	62.5	18	15	13	11.250	9.375	8.125
工业用地M	二类工业M2	52.44	21	18	16	11.012	9.439	8.390
仓储用地W	普通仓储W1	28.48	11	8	6	3.133	2.278	1.709
仓储用地W	特殊仓储W2	9.38	13	10	8	1.219	0.938	0.750
交通设施用地T		27.15	11	8	6	2.987	2.172	1.629
公共设施用地S		6.39	6	3	1	0.383	0.192	0.064
绿地G		106.41	0.1	0.1	0.1	0.106	0.106	0.106
水域		3.78	-	-	-	-	-	-
合计		355.67	-	-	-	48.389	41.025	36.115
合计（同时系数0.75）			-	-	-	36.292	30.769	27.087

根据黄龙山片区远景各类用地负荷密度指标和远景负荷饱和预测结果得出远期用电负荷的高、中、低方案分别为36.292MW、30.769MW、27.087MW。

牟定县工业园区近、中期负荷预测

电量与负荷的增长规律，可大致分为三种类型：

（1）处于发展初期、中期阶段的小区，在预测期内，电量以近似指数规律增长，其年增长率比较大，简称E型电量；

（2）发展成熟的大型小区，其电量已经历经指数规律发展阶段，在预测期内进入了一种具有饱和特性的发展阶段，简称G型电量；

（3）对于一些初期用电量低，而发展又十分快的小区，在预测期内，负荷按照一种S形曲线趋势增长，简称S型电量。

结合牟定县工业园区的开发进度和用户报装情况，在整个规划期内，负荷增长曲线应与S型电量增长曲线相近。

增表4-6 牟定县工业园区近、中期负荷预测结果

类别	方案	2016年	2017年	2018年	2019年	2020年	2025年	远景年
负荷	高方案	19.47	21.42	25.70	28.28	33.42	70.17	379.20
	中方案	17.70	19.47	23.37	25.70	30.38	63.79	332.66
	低方案	15.93	17.53	21.03	23.13	27.34	57.42	301.64

规划期到2020年，牟定县工业园区负荷预测中方案为30.38MW。

4.4 电力需求预测

结合牟定县“十三五”规划、经济调整政策及能源结构调整对电力影响、大用户调查情况，给出牟定县规划年总供电量、供电负荷预测高、中、低方案，并给出推荐方案。

电力需求预测是电网规划的基础，其准确与否决定了规划电网是否切合实际、是否满足人民生活及经济社会发展的需要。负荷预测工作要求具有很强的科学性，需要大量反映客观规律性的科学数据，采用适应发展规律的科学方法，选用符合实际的科学参数，以现状数据为基础，预测未来负荷水平。

本次规划充分考虑牟定县城市发展“十三五”规划、经济调整政策及能源结构调整变化等因素，对牟定县的电力需求进行预测，预测采用回归分析、自然增长+大用户、产值单耗等多种方法进行了系统分析。

1）回归分析法

本小节采用了多种回归曲线模型对牟定县全社会用电量的历史数据曲线进行了拟合，回归曲线图如下所示。得出了各规划年的全社会用电量预测值。

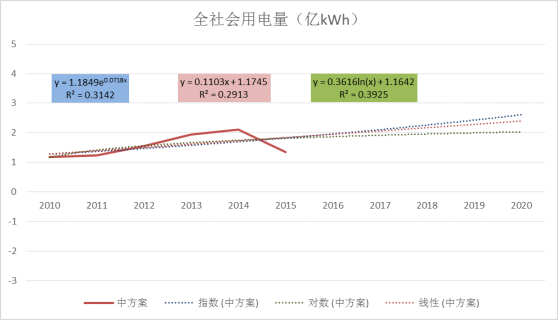

图4-2 牟定县全社会用电量回归曲线图

增表4-7 牟定县回归分析法电量预测单位：亿kWh、%

年份	2016年	2017年	2018年	2019年	2020年	“十三五”年均增长率(%)
高方案	1.46	1.58	1.67	1.82	2.00	8.05
中方案	1.44	1.57	1.64	1.78	1.94	7.42
低方案	1.41	1.53	1.61	1.75	1.88	6.77

到2020年，回归分析法中方案得出牟定县全社会用电量预测值为1.94亿kWh，“十三五”年均增长7.42%。

2）自然增长+大用户

自然增长预测：

增表4-8 牟定县自然增长历史电量表单位：亿kWh、%

年份	2010	2011	2012	2013	2014	2015	年均增长率(%)
自然电量	0.8900	0.9496	1.2165	1.4703	1.6536	0.7370	-3.70

结合牟定县历史自然增长情况和未来经济发展趋势预测牟定县“十三五”的自然电量增长情况如增表4-9所示。

增表4-9 牟定县自然增长电量预测单位：亿kWh、%

年份	2016年	2017年	2018年	2019年	2020年	“十三五”年均增长率(%)
高方案	0.75	0.77	0.78	0.80	0.82	2.10
中方案	0.75	0.77	0.78	0.80	0.81	2.00
低方案	0.75	0.76	0.78	0.79	0.81	1.80

结合历史年发展情况及对各用户未来发展计划的调查，牟定县大用户电量预测结果如下表所示。

增表4-10 牟定县大用户用电量预测单位：亿kWh、%

方案	2016年	2017年	2018年	2019年	2020年	“十三五”年均增长率
高方案	0.708	0.786	0.881	0.993	1.123	12.70
中方案	0.694	0.782	0.877	0.988	1.117	12.59
低方案	0.659	0.778	0.872	0.984	1.111	12.53

汇总自然增长和大用户电量预测结果，得到2015~2025年全社会用电量自然增长+大用户法预测结果如下表所示。

增表4-11 牟定县自然增长＋大用户用电量预测结果表单位：亿kWh，%

方案	2016年	2017年	2018年	2019年	2020年	“十三五”年均增长率
高方案	1.46	1.55	1.67	1.79	1.94	7.45
中方案	1.45	1.55	1.66	1.79	1.93	7.35
低方案	1.41	1.54	1.65	1.78	1.92	7.23

到2020年，牟定县自然增长+大用户供电量的方案预测值为2.06亿kWh。

3）产值单耗法

产值单耗法预测电量是根据国民经济各产业的增长，产业结构的变化，人均收入提高，居住条件的改善及人口增长等因素，分析研究三大产业产值单耗和城乡居民生活用电量的变化规律，预测规划水平年全社会用电量。根据牟定县历史用电量与历史GDP可以得出历史的产值单耗值，再通过牟定县市政的近期规划和用电结构调整预测出各产业的规划年产值单耗值，最后根据产值单耗与未来GDP可以得出牟定县未来全社会用电量。产值单耗法预测结果见增表4-13。

增表4-12 牟定县产值单耗预测表

年份			2010	2011	2012	2013	2014	2015	2016	2017	2018	2019	2020	“十二五”年均增长率	“十三五”年均增长率
用电量	一产	数值(亿kWh)	0.2200	0.1300	0.0300	0.0500	0.0600	0.0458	0.034	0.025	0.018	0.013	0.010	-26.94	-26.41
		产值单耗（kWh/元）	0.0364	0.0176	0.0032	0.0049	0.0054	0.0042	0.0027	0.0018	0.0011	0.0007	0.0005	-35.08	-35.08
		比重（%）	18.64	10.57	1.92	2.58	2.86	3.38	2.32	1.61	1.10	0.76	0.51	--	--
	二产	数值(亿kWh)	0.5900	0.6100	0.9300	1.1400	1.1500	0.6925	0.728	0.766	0.805	0.847	0.890	3.26	5.15
		产值单耗（kWh/元）	0.0858	0.0700	0.0878	0.0896	0.0784	0.0548	0.050	0.046	0.042	0.038	0.035	-8.57	-8.57
		比重（%）	50.00	49.59	59.62	58.76	54.76	51.13	50.22	49.72	48.75	47.75	46.33	--	--
	三产	数值(亿kWh)	0.1000	0.1200	0.1500	0.1900	0.2400	0.2000	0.236	0.279	0.330	0.390	0.461	14.87	18.20
		产值单耗（kWh/元）	0.0119	0.0124	0.0134	0.0150	0.0169	0.0138	0.0141	0.0145	0.0150	0.0154	0.0158	2.85	2.85
		比重（%）	8.47	9.76	9.62	9.79	11.43	14.77	16.30	18.14	20.00	22.01	24.01	--	--
	居民生活	数值(亿kWh)	0.2700	0.3700	0.4600	0.5500	0.6600	0.4161	0.445	0.475	0.508	0.543	0.580	9.04	6.87
	居民生活	比重（%）	22.9	30.1	29.5	28.4	31.43	30.72	30.67	30.86	30.75	30.61	30.19	--	--
	全社会	数值(亿kWh)	1.18	1.23	1.56	1.94	2.1	1.3544	1.450	1.545	1.661	1.773	1.921	2.80	7.24
	全社会	增长率（%）	--	4.2	26.8	24.4	8.2	-35.5	7.1	6.2	7.2	7.4	8.4	--	--
	人均生活用电（kWh/人）		131.90	180.22	227.05	270.80	323.37	206.41	219.268	232.928	247.440	262.855	279.231	9.37	6.23
GDP	一产	数值（亿元）	6.05	7.40	9.35	10.26	11.18	10.92	12.375	14.027	15.899	18.022	20.427	12.53	13.35
	一产	比重（%）	28.40	28.70	30.02	28.80	27.95	28.65	28.37	28.08	27.80	27.52	27.24	--	--
	二产	数值（亿元）	6.88	8.71	10.59	12.72	14.66	12.64	14.531	16.711	19.217	22.100	25.415	12.93	15.00
	二产	比重（%）	32.30	33.79	34.00	35.71	36.65	33.16	33.31	33.46	33.60	33.75	33.89	--	--
	三产	数值（亿元）	8.37	9.67	11.21	12.65	14.16	14.55	16.715	19.209	22.075	25.369	29.154	11.69	14.92
	三产	比重（%）	39.30	37.51	35.99	35.51	35.40	38.18	38.32	38.46	38.60	38.74	38.87	--	--
	国内生产总值	数值（亿元）	21.30	25.78	31.15	35.62	40.00	38.10	43.62	49.95	57.19	65.49	75.00	12.33	14.50
	国内生产总值	增长率（%）	--	21.03	20.83	14.35	12.30	-4.75	14.49	14.50	14.51	14.51	14.51	--	--
人口（万人）			20.47	20.53	20.26	20.31	20.41	20.16	20.28	20.40	20.53	20.65	20.77	-0.30	0.60

采用产值单耗发预测出，2016-2020年高中低三个方案的电量结果如下表所示：

增表4-13 牟定县产值单耗法电量预测结果单位：亿kWh

方案	2016年	2017年	2018年	2019年	2020年	“十三五”年均增长率
高方案	1.46	1.56	1.68	1.79	1.94	7.46%
中方案	1.45	1.55	1.66	1.77	1.92	7.24%
低方案	1.44	1.53	1.64	1.76	1.90	7.03%

到2020年，产值单耗法中方案得出牟定县全社会用电量预测值为1.92亿kWh。

综合比较多种方法预测结果，产值单耗法与大用户+自然增长率法的电量预测结果比较接近，回归曲线法虽然结果符合实际，但拟合系数不高，建议电量预测采用产值单耗法与大用户+自然增长率法的综合预测结果，并结合牟定县的产业调整情况来选取各年度的最大负荷利用小时数。2016~2020年牟定县总电量负荷预测结果如表4-3所示，2016~2020年牟定县总电量和负荷的发展趋势图如图4-5所示，根据预测结果，中方案为推荐方案，到2020年牟定县全社会用电量为1.92亿kWh，“十三五”年均增长率为7.24%；全社会负荷为49.27MW，“十三五”年均增长率为9.34%。

表4-3 牟定县2016～2020总电量负荷预测结果单位：亿kWh、MW、h、%

项目	2016年			2017年			2018年			2019年			2020年			“十三五”增长率
项目	高	中	低	高	中	低	高	中	低	高	中	低	高	中	低	高	中	低
供电量	1.46	1.45	1.44	1.56	1.55	1.53	1.68	1.66	1.64	1.79	1.77	1.76	1.94	1.92	1.90	7.46	7.24	7.03
供电负荷	39.51	36.25	35.89	39.51	39.12	38.73	42.48	42.06	41.64	45.92	45.46	45.01	49.76	49.27	48.77	9.56	9.34	9.12
最大负荷利用小时数	4000	4000	4000	3950	3950	3950	3950	3950	3950	3900	3900	3900	3900	3900	3900	-	-	-

4.5 电动汽车充电基础设施需求分析

根据牟定县政府发布的电动汽车充电设施发展规划，“十三五”期间牟定县规划新建电动汽车充电项目情况如下表所示。

表4-4 规划年电动汽车充电基础设施发展情况预测（单位：座、个）

类型	年份
类型	2016	2017	2018	2019	2020	“十三五”合计
公交车充换电站	--	--	--	--	--	--
出租车充换电站	--	--	--	--	--	--
环卫车等其他车辆充电站	--	--	--	--	--	--
充电塔	--	--	--	--	--	--
城际快充站	--	--	--	--	--	--
分散充电桩	--	--	--	--	--	--
专属充电桩	--	--	--	--	--	--

注：1. 充电塔：塔形、大型集中式充电设施。

2. 城际快充站：用于城际互联的快速充电站。

3. 分散充电桩：公共区域的充电桩。

4. 专属充电桩：包含电动公务车和私家车专属充电桩。

省公司结合全省电动汽车充电桩等实际发展情况，统一在全省汇总报告中统一安排编写，目前地市州、县级配电网中暂不考虑此部分。

4.6电源规划

根据省政府上报或批准的电源项目、前期工作设计情况和目前电源建设情况，牟定县“十三五”期间新增220kV及以下电厂5座，总装机300 MW，具体举例如下所示：

1、安乐风电场

安乐风电场位于牟定县安乐乡、戌街乡交界处山脊一带，规划装机容量200MW，接入电压等级220kV，接入500kV和平变。

2、长冲光伏电站

有家光伏电站位于楚雄州牟定县东侧有家村、长冲附近，规划装机20MW，接入电压等级35kV，接入110kV牟定变。

3、牌坊村光伏扶贫电站

牌坊村光伏扶贫电站位于楚雄州牟定县牌坊村附近，规划装机20MW，接入电压等级35kV，接入35kV飒马场变。

4、米村光伏扶贫电站

米村光伏扶贫电站位于楚雄州牟定县米村附近，规划装机50MW，接入电压等级110kV，接入110kV紫凤线。

5、盐柴河光伏扶贫电站

盐柴河光伏扶贫电站位于楚雄州牟定县盐柴河村附近，规划装机10MW，接入电压等级10kV，接入110kV新桥变。

表4-5 2016～2020年牟定县电源规划表单位：MW

序号	项目名称	电源类型	装机容量	接入电压	开工年份	投产年份和投产规模
序号	项目名称	电源类型	装机容量	接入电压	开工年份	2016	2017	2018	2019	2020
1、	现有电源项目小计		101.72			101.72	101.72	101.72	101.72	101.72
1	华竹水电站	水电	2.72	10kV	2008	2.72	2.72	2.72	2.72	2.72
2	牟定县凤屯风电场	风电	99	110kV	2014	99	99	99	99	99
2、	新增电源项目小计		300			20	300	300	300	300
1	长冲光伏电站	光伏	20	35kV	2016	20	20	20	20	20
2	楚雄州牟定县安乐风电场	风电	200	220kV	2017	－	200	200	200	200
3	米村光伏扶贫电站	光伏	50	110kV	2017	－	50	50	50	50
4	牌坊村光伏扶贫电站	光伏	20	35kV	2017	－	20	20	20	20
5	盐柴河光伏扶贫电站	光伏	10	10kV	2017	－	10	10	10	10
3、	退役电源项目小计		0			0	0	0	0	0
4、	年末装机容量	-	401.72	-	-	121.72	401.72	401.72	401.72	401.72

4.7 电力平衡

利用推荐方案（中方案）扣除各电压等级直供负荷，对各电压等级电网最大负荷进行预测，枯大方式电力平衡结果见增表4-14、4-15所示。

由增表4-14可知，2015年（现状年）牟定县110kV牟定变新增第二台主变投运（容量为40MVA），投产运行后变电容量高于《技术原则》对容载比的要求。“十三五”期间，牟定县无新建、扩建、增容110kV变电站，随着负荷发展，到2020年，110kV电网容载比降低至2.68。未来几年随着负荷的快速发展，牟定县110kV容载比将逐年降低，直至满足导则要求。

增表4-14 牟定县110kV分年度变电容量平衡表单位：MW、MVA

电压等级	类别	2015	2016	2017	2018	2019	2020	“十三五”年均增长率（%）
110kV	全社会用电负荷	31.52	36.25	39.12	42.06	45.46	49.27	7.73
	厂用电负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	220kV及以上电网大用户负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	110kV电网大用户负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	220kV直降35kV负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	220kV直降10kV负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	直供区外35kV及以下负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	区外直供35kV及以下负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	35千伏及以下上网且参与电力平衡发电负荷	0.00	0.00	0.00	0.20	0.20	0.20	-
	110kV网供负荷	31.52	36.25	39.12	41.86	45.26	49.07	9.25
	现有110kV公用变电站主变容量	131.50	131.50	131.50	131.50	131.50	131.50	-
	需新增110kV主变容量(容载比2.1）	-65	-55	-49	-44	-36	-28	-
	需新增110kV主变容量(容载比1.8）	-74.76	-66.25	-61.09	-56.15	-50.03	-43.18	-
	现状110kV牟定变	31.5+40	31.5+40	31.5+40	31.5+40	31.5+40	31.5+40	-
	现状110kV新桥变	20+40	20+40	20+40	20+40	20+40	20+40	-
	规划无新建	-	-	-	-	-	-	-
	规划年变电站总容量（MVA）	131.5	131.5	131.5	131.5	131.5	131.5	-
	容载比分析	4.17	3.63	3.36	3.14	2.91	2.68	-

注：2020年规划新建的变电站，暂不将其容量考虑平衡中。

由增表4-15可知，2015年（现状年）牟定县35kV变电容量高于《技术原则》对容载比的要求; 但随着负荷的快速发展，到了2020年，牟定电网的35kV变电容量需求值与2015年实际拥有变电容量相比，牟定县电网需新增35kV变电容量为0.82～10.21MVA，随着负荷发展，到2020年，牟定县35kV单位容载比将降低至1.8,。满足导则要求。

增表4-15 牟定县35kV分年度变电容量平衡表单位：MW、MVA

电压等级	类别	2015	2016	2017	2018	2019	2020	“十三五”年均增长率（%）
35kV	全社会用电负荷	31.52	36.25	39.12	42.06	45.46	49.27	9.34
	厂用电负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	35kV及以上电网直供大用户负荷	0.00	1.00	3.20	3.20	3.20	3.20	-
	220kV直降10kV负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	110kV直降10kV负荷	10.00	10.40	10.82	11.36	11.92	12.52	4.6
	直供区外10kV及以下负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	区外直供10kV及以下负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	35千伏公用变电站10千伏侧上网且参与电力平衡的发电负荷	0.00	0.00	0.00	0.00	0.00	0.00	-
	35kV网供负荷	21.52	24.85	25.10	27.51	30.34	33.55	9.28
	现有35kV公用变电站主变容量	55.50	55.50	55.50	55.50	55.50	55.50	-
	需新增35kV主变容量(容载比2.1）	-10.31	-3.32	-2.79	2.26	8.21	14.95	-
	需新增35kV主变容量(容载比1.8）	-16.76	-10.77	-10.32	-5.99	-0.89	4.88	-
	现状35kV红坡变	5+5	5+5	5+5	5+5	5+5	5+5	-
	现状35kV安乐变	5+5	5+5	5+5	5+5	5+5	5+5	-
	现状35kV古岩变	2.5	2.5	2.5	2.5	2.5	2.5	-
	现状35kV余丁变	4	4	4	4	4	4+5	-
	现状35kV龙排变	2+5	2+5	2+5	2+5	2+5	2+5	-
	现状35kV飒马场	2	2	2+5	2+5	2+5	2+5	-
	现状35kV戌街变	10+10	10+10	10+10	10+10	10+10	10+10	-
	规划年变电站总容量（MVA）	55.50	55.50	60.50	60.50	60.50	60.50	-
	容载比分析	2.58	2.23	2.41	2.20	1.99	1.80	-

第五章配电网规划目标与主要技术原则

5.1 “十三五”配电网建设改造规划目标

结合牟定县实际情况，牟定供电公司管辖区域为C、D、E类供电区，根据新导则要求，提出牟定县“十三五”主要供电指标发展目标。

至2017年牟定县供电可靠率为99.5%，预增0.062%；用户年均停电时间为43小时，预减6.26小时；综合电压合格率为98.5%，预增0.24%；城镇中压配电网线路联络率100%；开关无油化率100%。

至2020年牟定县供电可靠率为99.59%，相对2017年预增0.09%；用户年均停电时间为39小时，相对2017年预减4小时；综合电压合格率为98.6%，相对2017年预增0.1%；城镇中压配电网线路联络率100%；开关无油化率100%。

表5-1 配电网建设改造主要指标规划目标单位：%、小时、kVA

指标	单位	2015年（实绩）	2017年	2020年
1.供电可靠率	%	99.438	99.5	99.59
其中：中心城市（区）	%	--	--	--
城镇	%	99.966	99.97	99.99
乡村	%	99.401	99.56	99.7
其中：农网	%	99.438	99.5	99.59
2. 用户年均停电时间	小时	49.26	43	39
其中：中心城市（区）	小时	--	--	--
城镇	小时	2.95	2.5	2
乡村	小时	52.43	45	40
其中：农网	小时	49.26	43	39
3.综合电压合格率	%	98.26	98.5	98.6
其中：中心城市（区）	%	--	--	--
城镇	%	98.55	98.6	98.7
乡村	%	97.55	97.6	97.7
其中：农网	%	98.26	98.5	98.6
4.110千伏及以下线损率	%	—	—	—
其中：农网	%	—	—	—
5.乡村户均配变容量	千伏安	1.18	1.5	2
6.中心城市（区）中压配电网线路联络率	%	--	--	--
7.城镇中压配电网线路联络率	%	100	100	100
8.开关无油化率	%	100	100	100
9.中心城市（区）核心区新建线路电缆化率	%	——	——	——

注：乡村户均配变容量：乡村范围内平均每个客户配电变压器（含专用）的容量；

开关无油化率：非油开关台数占全部开关台数的百分比。

5.2 “十三五”配电网建设改造主要技术原则

1、电网结构合理、分区清晰，具备较强的适应性，并具备一定的抵御事故和防灾减灾的能力。

2、提高配网的智能化水平，支持风电、太阳能等新能源可靠接入电网，为用户提供安全、可靠、清洁、经济上可承担的电力。

3、满足用电增长需求和不同地区供电可靠性的要求，有助于电力市场发展、售电量增长及企业效益的提高。

4、配电网应与上级电网相协调，电网各电压等级相协调，有功和无功相协调。各级短路电流水平控制在合理的范围内。

5、各级电网的建设投资规模达到经济合理、比例适当，更好地体现南方电网公司“企业效益为重、社会效益优先”的经营理念。

6、电网规划设计规范化，设备选型标准化，技术先进适用，节能环保。加快更新残旧设备，推广应用节能产品；采用高可靠性、小型化设备，建设与环境相协调的节约型变电站。

7、规划要体现区域的差异性，技术经济指标合理，与社会环境及经济发展水平相协调。

5.3 高压配电网规划技术原则。

5.3.1 容载比

1、地区全网容载比应按电压等级分层计算，对于区域较大，区域内负荷发展水平极度不平衡的地区，也可分区分电压等级分层计算容载比。

2、计算各电压等级容载比时，该电压等级发电厂的升压变压器容量及直供负荷不应计入，该电压等级用户专用变电站的主变压器容量及其所供负荷也应扣除。另外，部分区域之间仅进行故障时功率交换的联络变压器容量也应扣除。

3、高压配电网容载比建议值如下表所示。

增表5-1 高压配电网容载比推荐表

区域特性		容载比
有发展潜力、处于发展初期或快速发展期	远期	1.8-2.2
有发展潜力、处于发展初期或快速发展期	近期	1.9-2.2
负荷增长率低，网络结构联系紧密	远期	1.8-2.1
负荷增长率低，网络结构联系紧密	近期	1.8-2.0

5.3.2 电网结构

1、110、35kV电网结构规划

增表5-2 牟定县供电区110kV电网安全准则及推荐网络接线方式

供电分区	链型接线		T型接线
供电分区	过渡接线	目标接线	过渡接线	目标接线
B类	双回辐射双侧电源单回链	双侧电源不完全双回链单侧电源不完全 /完全双回链双侧电源单回链（1站）	单侧电源双T 双回辐射	双侧电源三T 双侧电源完全双T 双侧电源∏T
C类	单回辐射	单侧电源不完全 /完全双回链单侧电源单回链双侧电源单回链双回辐射	单回辐射单侧电源单T	双侧电源三T 双侧电源不完全双T 单侧电源双T 双侧电源∏T
D、E类	单回辐射	单侧电源单回链双侧电源单回链双回辐射	单回辐射单侧电源单T	单侧电源双T 双侧电源不完全双T 单侧电源单T

增表5-3 楚雄州供电区35kV电网安全准则及推荐网络接线方式

供电分区	链型接线		T型接线
供电分区	过渡接线	目标接线	过渡接线	目标接线
C类	单回辐射	单侧电源不完全双回链单侧电源单回链双侧电源单回链双回辐射	单回辐射单侧电源单T	单侧电源双T 双侧电源不完全双T 双侧电源∏T
D类	单回辐射	单侧电源单回链双侧电源单回链双回辐射	单回辐射单侧电源单T	单侧电源双T 双侧电源不完全双T
E类	单回辐射	单侧电源单回链双侧电源单回链	单回辐射	单侧电源双T 单侧电源单T

结合牟定县电网现状特点及远期发展目标，按照远近结合的思路，提出牟定县规划期内推荐采用的电网结构，提出典型接线示意图。

图5-1 双侧电源不完全双回链

图5-2 双侧电源完全双T

图5-3 双辐射接线

图5-4 单侧电源单链接线

图5-5 双侧电源单链接线

图5-6 单辐射接线示意图

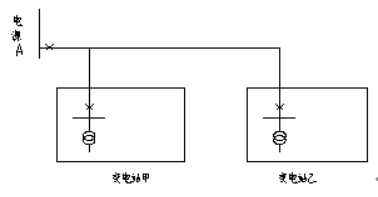

图5-7 单侧电源单T

2、110、35kV电网安全准则

高压配电网安全准则应满足下表要求。

增表5-4 高压配电网供电安全准则

供电区域类型	供电安全准则
C类	应满足N-1
D类	宜满足N-1
E类	不做强制要求

注：1、“满足N-1”指高压配电网发生N-1停运时，电网应能保持稳定运行和正常供电，其他元件不应超过事故过负荷的规定，不损失负荷，电压和频率均在允许的范围内。

2、“满足N-1”包括通过下级电网转供不损失负荷的情况。

5.3.3 变电站

根据牟定县的供电区分类情况结合及牟定县的地区特点，特提出110、35kV变电站的主变最终建设规模、主变容量、建设型式及变电站出线规模，如下表所示。

增表5-5 变电站配置、型式表

分类		主变规模(台)	单台容量（MVA）	出线规模
分类		主变规模(台)	单台容量（MVA）	110 kV	35 kV	10 kV
110kV	B、C类地区	2、3	40、50、63	2～4	4～10	10～16
	D类地区	2、3	20、40、50	2～4	4～10	6～16
	E地区	2	20、40	2～4	4～10	6～12
35 kV	C、D、E类地区	2	5、8、10	--	--	--

5.3.4 线路导线截面

新建的110kV、35kV线路导线截面选择应系列化、标准化。结合各区（县）负荷预测、变电站主变容量的选取及供电区分类结果，规划110kV、35kV导线截面选择考虑如下表所示。

增表5-6 规划110kV导线截面选择标准

供电分区	导线截面（mm2）
供电分区	架空线	电缆线路
B、C类供电区	240、300、400	500、630、800、1000、1200
D、E类供电区	185、240、300	--

增表5-7 规划35kV导线截面选择标准

供电区分类	结构
供电区分类	所有接线模式	有腐蚀性气体的地区
C类	185、240mm2架空线	选用防腐型钢芯铝绞线

5.4 中压配电网规划技术原则

5.4.1 中压配电网结构

1、中压配电网安全准则

中压配电网安全准则应满足下表要求。

增表5-8 中压配电网安全准则

供电区	安全准则
B类	应满足N-1
C类	宜满足N-1
D类	可满足N-1
E类	不做强制要求

2、网络接线方式

根据分区负荷预测及负荷转供能力的需要，确定不同类别供电区中压配电网结构，给出典型结构接线示意图。按电缆网和架空网分别进行描述。各类供电区的安全准则及网络接线方式见下表所示。

增表5-9 中压配电网安全准则及网络接线方式

供电分区	过渡接线	目标接线
B类	电缆：单辐射 “2-1”单环网两供一备架空：N分段n联络（N≤5，n≤3）	电缆：“n-1”单环网（n=2，3） N供一备（n=2，3）独立环网式双环网架空：N分段n联络（N≤5，n≤3）
C类	电缆：单辐射 “2-1”单环网两供一备架空：单辐射 N分段n联络（N≤5，n≤3）	电缆：“n-1”单环网（n=2，3） N供一备（n=2，3）架空：N分段n联络（N≤5，n≤3）
D类	架空：N分段n联络（N≤5，n≤3）	架空：N分段n联络（N≤5，n≤3）单辐射
E类	架空：单辐射	架空：单辐射

3、环网率及变电站间联络率控制目标

增表5-10 各类供电区中压配电网环网率及变电站间联络率控制目标

供电分区	B类	C类	D类
环网率	100%	> 80%	> 20%
变电站间联络率	> 30%	> 20%	--

4、变电站10kV出线控制容量

变电站10kV出线回路带有的配电变压器的控制容量：

（1）工业用户不宜大于10000kVA；

（2）商业及办公不宜大于12000kVA；

（3）居民住宅区不宜大于15000kVA。

5.4.2开关站、配电站

1、配电站宜深入负荷中心，以提高供电质量，降低线损。

2、公用开关站和配电站应作为市政建设、改造的配套工程，与市政建设同步进行。公用开关站、配电站应独立设置，在条件受限时，可附设于其他建筑物内，但应设置在正一层以上。

3、开关站和配电站建设型式宜按增表5-11选择。

增表5-11 开关站、配电站型式推荐表

供电分区

B类

C类

D类

E类

配电

站型式

室内配电站

箱式配电站

台架配电站

室内配电站

台架配电站

箱式配电站

室内配电站

台架配电站

开关站型式

户内开关站、户外开关站

4、开关站电气主接线宜采用单母线或单母线分段接线，每段母线接4-8面开关柜。

5、开关站电源进线宜取自不同变电站，不具备条件时，可取自同一座电站的不同母线。

6、负荷密集地区的配电站，宜采用双配变型式配置，在低压母线侧设置分段联络开关。

7、开关站、配电站的中压开关柜宜选用断路器柜或负荷开关柜。

8、配电变压器应选择小型化、低噪音变压器，额定容量应按增表5-12选择。

增表5-12 中压配电网配电变压器额定容量推荐表

电压等级	油浸式配电变压器	干式配电变压器
10kV	不大于630kVA	不大于1250kVA

注：台架变压器容量不大于500kVA

5.4.3中压配电网线路

1、线路供电半径

中压配电线路的供电距离应满足末端电压质量的要求，线路长度不宜超过下表所规定的范围。

增表5-13 中压配电网线路供电半径要求

电压等级供电区分类	10km
B	6 km
C	6 km
D	15 km
E	应根据需要经计算确定

2、线路电流

增表5-14 中压配电网线路电流要求

接线方式	安全载流量要求
单环网	线路最高负荷电流不大于该线路安全载流量的50%
开关站形式的双环网	满足N-1条件下，线路最高负荷电流不大于该线路安全载流量的75%
开关站形式的双环网	满足N-1-1条件下，线路最高负荷电流不大于该线路安全载流量的50%
两个独立单环构成的双环网	满足N-1条件下，线路最高负荷电流不大于该线路安全载流量的50%
两个独立单环构成的双环网	满足N-1-1条件下，线路最高负荷电流不大于该线路安全载流量的50%
单回辐射	线路最高负荷电流不大于该线路安全载流量的100%
多分段n联络	线路最高负荷电流不大于该线路安全载流量的67%

3、中压架空线路

（1）架空线路路径的选择应符合GB50061的规定，根据地形地貌特点和城市规划道路要求，沿道路以及绿化带架设，尽量减少与道路、铁路、河流以及架空线路的交叉跨越。

（2）在城市及农村受树木、建筑物限制，威胁人身安全时，应采用架空绝缘线路。

（3）雷击多发地区的架空绝缘线路应采取防雷技术措施，裸导线路可采取必要防雷措施，防止雷击造成线路多处杆塔瓷瓶击穿。

（4）中压架空线路的主干线和较大的分支线应装设分段开关，减少故障停电范围。中压架空线路在受到条件限制时，中压和低压线路可同杆架设。

（5）中压架空线路导线推荐采用铝芯绝缘导线、铝绞线、钢芯铝绞线。

（6）中压架空线路导线截面推荐值见增表5-15。

10kV导线截面选择应系列化、标准化，同一分区内主干线截面宜一致。

增表5-15 中压架空线路导线截面选择表

供电分区	主干线(mm²)	次干线(mm²)	分支线(mm²)
B、C类	300、240、185	150、120	95
D、E类	185、150、120	120、95	70

中压电力电缆宜选用铜芯交联聚乙烯电缆。中压电缆截面宜按表增表5-16选取。

增表5-16 中压电缆截面选择表

类型	供电区	主干线(mm²)	分支线(mm²)
电缆线路	B类	400、300、240	150、120、70

5.5 低压配电网规划技术原则

5.5.1 低压配电网结构

1、低压配电网宜采用以配电站为中心的放射型接线方式。

2、采用双配变配置的配电站，两台配变的低压母线之间应装设联络开关，变压器低压进线开关与母线联络开关设置可靠的联锁机构。

3、低压配电网应以配电站供电范围实行分区供电。低压架空线路不应跨越中压分段开关区域。

4、自配电变压器低压侧至用电设备之间的配电级数不宜超过三级。

5、负荷接入低压配电网时，应使三相负荷平衡。

5.5.2 低压配电装置

1、配电变压器低压配电装置出线回路宜为2～8回，低压配电系统宜采单母线或单母线分段接线方式。低压进线断路器不宜设置失压脱扣器。

2、同一配电站的相邻变压器之间，在低压侧宜设置联络开关，作为故障或检修情况下的互备。不同配电站的低压线路不宜相互联络。

3、居民用户应采用“一户一表”的计量方式，电能表计应安装在计量表箱内。

4、建设配变时，配套建设配变监测单元（TTU）装置。

5.5.3 低压配电线路

1、低压架空线路宜采用绝缘线，架设方式可采用分相式或集束式。同一台变压器供电的多回低压线路可同杆架设。

2、低压配电网应有较强的适应性，主干线宜按规划一次建成。

3、低压配电网中性线与相线截面宜相同。

4、同一供电分区，低压配电线路主干线、分支线的截面宜分别相同。

5、低压配电线路的供电距离应满足末端电压质量的要求，线路供电半径宜控制在以下范围：

（1）B类供电区：250m；

（2）C类供电区：400m；

（3）D类供电区：500m;

（4）E类供电区：应根据需要经计算确定。

5.6 电源接入系统

1、根据电源接入系统的电压等级宜按表5-17选择。有不同接入电压等级可供选择的时候，一般接入高一级的电压等级。

增表5-17 电源并网的电压等级推荐表

总容量范围（kW）	并网电压等级（kV）
总容量范围（kW）	A+、A、B类供电区	C、D、E类供电区
小于8	0.22	0.22
8至500	0.38	0.38
500至6000	10	10
6000至10000	10	35
10000至30000	10、110	35、110
30000至100000	110	110
100000及以上	110、220	110、220

2、发电厂接入系统基本原则

（1）电源接入应以审定的中长期电力规划为基础，从实际出发，遵循分层、分区、分散接入的原则。

（2）电源接入系统电压等级一般宜为1级，最多不超过2级，以两级电压接入系统的发电厂内不宜设两级电压的联络变压器。

（3）电源的接入、主接线应综合考虑电网解环运行要求，简化主接线，发电厂宜减少出线回路数。

（4）并网点的确定原则为电源并入电网后能有效输送电力并且能确保电网的安全稳定运行。

3、分布式电源接入系统基本原则

（1）对于逆流导致上一级电网需要在继电保护设置等方面做出大范围调整的，在上级电网完成调整前需限制该接入点接入的分布式电源总容量以避免产生逆流。

（2）分布式电源的接入总容量需满足其并网出力或退出时引起的电压波动在本导则允许范围内。

（3）分布式电源并网点的短路电流与分布式电源额定电流之比不宜低于10。

（4）分布式电源接入点的短路容量不应超过断路器的遮断容量。

（5）分布式电源的接入不应影响电网的电能质量。

（6）分布式电源的接入应满足相应调度部门进行实时调度管理的要求。

5.7 电力用户供电

5.7.1电力用户分类

1、电力用户分为重要电力用户、特殊电力用户和普通电力用户。重要电力用户按其负荷性质和重要程度又分为特级用户、一级用户和二级用户。

增表5-18 电力用户分类

1	重要电力用户	指在国家或地区的社会、政治、经济生活中占有重要地位，对其中断供电将可能造成人身伤亡、产生较大环境污染、较大政治影响、较大经济损失、社会公共秩序严重混乱的电力用户或对供电可靠性有特殊要求用电场所。
2	特殊电力用户	对配电网产生冲击负荷、不对称负荷、电压波动与闪变，产生大量谐波等情况的电力用户。
3	普通电力用户	除上述重要电力用户、特殊电力用户外，其他对供电无特殊要求的电力用户。

2、根据对供电可靠性要求及中断供电产生的危害程度，重要电力用户分为特级、一级、二级和临时性重要电力用户。

（1）特级电力用户：在管理国家事务中具有特别重要作用，中断供电将可能危害国家安全的电力用户。

（2）一级重要电力用户：中断供电将可能产生下列后果之一者：

a）直接引发人身伤亡；

b）造成严重环境污染；

c）发生中毒、爆炸或火灾；

d）造成重大政治影响；

e）造成重大经济损失；

f）造成较大范围社会公共秩序严重混乱的。

（3）二级重要电力用户：中断供电将可能产生下列后果之一者：

a）造成较大环境污染；

b）造成较大政治影响；

c）造成较大经济损失；

d）造成一定范围社会公共秩序严重混乱。

（4）临时性重要电力用户：需要临时特殊供电保障的电力用户。

5.7.2电力用户供电电压

电力用户供电电压应根据用户变压器需用容量、用电设备装见容量或电力用户设备总容量确定，宜采用110kV、35kV、10kV、380/220伏电压等级供电。电力用户供电电压等级见下表所示。

增表5-19 电力用户供电电压等级

需用变压器容量（kVA）	用户用电设备容量（kW）	电力用户计算负荷（kW）	供电电压（kV）
需用变压器容量（kVA）	用户用电设备容量（kW）	电力用户计算负荷（kW）	B类供电区	C、D、E类供电区
	不大于10		0.22	0.22
不大于50	不大于100		0.38	0.38
大于50	大于100	50至8000	10	10
		8000至20000	10	35
		20000以上	110及以上	110及以上

5.7.3电力用户供电要求

1、重要电力用户供电需求

（1）特级电力用户具备三路电源供电条件，其中的两路电源应来自两个不同的变电站，当任何两路电源发生故障时，第三路电源能保证独立正常供电；

（2）一级重要电力用户具备两路电源供电条件，两路电源应当来自两个不同的变电站，当一路电源发生故障时，另一路电源能保证独立正常供电；

（3）二级重要电力用户具备双回路供电条件，供电电源可以来自同一个变电站的不同母线段；

（4）重要电力用户供电电源的切换时间和切换方式要满足重要电力用户允许中断供电时间的要求。

（5）重要电力用户应配置自备应急电源。自备应急电源容量应达到保安负荷的120%，启动时间应满足安全要求，与电网电源之间应装设可靠的电气或机械闭锁装置，防止向系统倒送电。

（6）当备用电源的切换时间不能满足重要电力用户允许中断供电时间要求时，应由电力用户自行设置能够满足其用电设备允许中断供电时间要求的应急电源装置。

2、特殊电力用户供电需求

（1）新建和改扩建电力用户用电报装审查程序中应加入电能质量评估的审查环节。

（2）产生谐波、电力冲击、电压波动、闪变等干扰性负荷的特殊电力用户，对配电网影响的治理工作应贯彻“谁污染，谁治理”的原则，由电力用户自行投资，并采取有效治理措施。

（3）产生谐波源的电力用户，其注入公用配电网的谐波电流和引起的电压畸变率，必须满足GB/T14549、GB/T 24337、GB 17625.1、GB/Z 17625.6的规定。

（4）冲击负荷及波动负荷（如短路试验负荷、电气化铁路、电弧炉、电焊机、轧钢机等）引起的电网电压波动、闪变，必须满足GB12326的规定。

（5）为限制大容量冲击性负荷、波动负荷产生电压骤降、闪变以及畸变负荷对公用配电网的影响，电力用户必须自行装设相应的补偿和滤波装置。

（6）大型单相负荷（如电力机车等），或三相负荷但可能单相运行的设备，应尽量将多台的单相负荷设备平衡分布在三相线路上。当三相用电不平衡电流超过供电设备额定电流的10％时，应提高供电电压等级。

（7）不对称负荷所引起的三相电压允许不平衡度，必须满足GB/T15543的规定。

（8）对于电压暂降、波动和谐波等因素将造成连续生产中断和严重经济损失或显著影响其产品质量的电压敏感型电力用户，应根据负荷性质，由电力用户自行设置电能质量补偿装置。

3、应根据用户报装容量选择适当的电源接入方式见增表5-20所示。

增表5-20 用户接入方式推荐表

用户报装容量	接入方式
40MVA及以上	宜建设用户专线及专用变电站，并采用110kV及以上电压等级供电。
20MVA（含）至40MVA	宜建设10kV用户专线或35kV专用变电站供电
8MVA（含）至20MVA	宜建设10kV或20kV用户专线供电

4、应严格控制专线数量，以节约变电站间隔资源，提高电网设备利用效率。

5、应根据用户报装负荷容量合理选择采用10kV专变或低压台区的接入方式：

（1）报装负荷新旧合计大于等于100kVA时应采用专用变压器供电。

（2）报装负荷新旧合计在50～100kVA时视具体情况确定采用专变或低压台区接入。

（3）报装负荷新旧合计小于50kVA时采用低压台区接入。

6、对于需要分期报装的用户，应根据用户分期的装见容量确定分期接入方案。分期接入方案应为终期接入方案提供过渡条件。

7、在配电网不能满足用户按其报装终期容量接入的需求时，应确定当期允许接入负荷和接入方案，待配电网具备相关条件后，用户再按照终期方案完成接入。

8、根据需要在用户接入产权分界点处宜设置带短路接地跳闸功能的开关设备。

第六章高压配电网规划

6.1 220kV及以上电网规划情况介绍

牟定县“十三五”期间无新增500kV变电站布点。

牟定县“十三五”期间无新增220kV变电站布点。

6.2 变电站布点规划

6.2.1 110kV变电站布点规划

牟定县现有110kV变电站2座，容量131.5MVA；“十三五”期间，牟定县无规划新建、扩建、增容110kV变电站。

牟定县110kV电网按照规划实施后，至2020年楚雄州有110kV变电站2座，变电容量131.5MVA，容载比为2.78。2015～2020年牟定县110kV容载比见表6-1。

表6-1 牟定县110kV容载比情况

区域	2015	2016	2017	2018	2019	2020
牟定县	4.17	3.63	3.33	3.27	3.04	2.78

由上表可以看出，“十三五”期间牟定县的容载比均高于导则上限。主要是因为变电站建设初期工业园区负荷报装较大，变电站建成投运后，区域内的负荷短时间不能达到预期的标准，未来几年随着园区负荷的不断增长，容载比也会趋于正常。

6.2.2 35kV变电站布点规划

现有35kV变电站7座，容量55.5 MVA；“十三五”期间，牟定县规划新建35kV变电站，扩建35kV变电站2座，净增容量10MVA，增容35kV变电站0座；至2020年共有35kV变电站7座，总容量65.5MVA。

增表6-1 2016～2020年牟定县35kV电网布点规划表单位：MVA

编号	所属区域	站名	2016	2017	2018	2019	2020
16	牟定县	35kV飒马场变（扩建）	1×2	1×2+5	1×2+5	1×2+5	1×2+5
17	牟定县	35kV余丁变（扩建）	1×4	1×4	1×4	1×4	1×4+5

增表6-2 牟定县35kV容载比情况

区域	2015	2016	2017	2018	2019	2020
牟定县	2.58	2.24	2.37	2.19	2.01	1.80

6.3 电网结构规划

牟定县现有及新建线路情况如下：

牟定县现有110kV线路126.18km（其中电缆0km），2016～2020年牟定县规划新建线路0.00km（其中电缆0km）。至2020年共有110kV线路126.18km（其中电缆0km）。

牟定县现有35kV线路112.89km（其中电缆0.3km），2016～2020年牟定县规划新建线路26.50km（其中电缆0km）。至2020年共有35kV线路139.39km（其中电缆0.3km）。

6.4规划实施方案

6.4.1 110kV规划实施方案

“十三五”期间牟定县无110kV规划项目。

6.4.2 35kV规划网络工程建设情况

1、增容扩建工程

（1）35kV飒马场变扩建工程

1）项目必要性

①满足飒马场变负荷发展的需要

飒马场变目前主变容量仅为2MVA，2015年最大供电负荷为1.8MW，负荷率为90%，已重载运行，根据负荷预测，飒马场变2020、2025年最大供电负荷分别为4.2MW、4.9MW，现有主变容量难以满足负荷增长的要求。

②满足滇中引水伍隧道及昆大、楚牟姚高速修路用电的需要

国家重要项目滇中引水伍隧道工程预计报装负荷4.5MW，楚牟姚高速修路工程预计报装负荷1.5MW左右，以上负荷均需由飒马场变进行供电，飒马场变目前主变容量较小，难以满足上述负荷供电需求。

③加强飒马场变供电能力，提高供电可靠性，解决安全隐患。

一是现状35kV飒马场变电站为单线单变运行，不满足N－1要求，供电可靠性偏低；二是该站为农网一期简易变电站，35kV母线为单母线不分段接线，进线无断路器、无母线设备，可靠性较差；三是该站经15年的运行，设备、金具、接线端子严重锈蚀，安全隐患突出；四是该站10kV母线导线截面为LGJ－70，单母线不分段接线，母线截面偏小，可靠性差；五是各10kV出线CT容量偏小，最大为150/5A，最小为50/5A,已不能满足各出线供电要求。通过完善二期工程和对现有设备进行改造升级后，将很好地解决该站供电能力不足，安全隐患突出的问题。

④优化牟定中部地区电网结构、完善网架结构

目前，35kV飒马场变电站为终端站，通过完善二期工程后，将新增35kV出线1回，满足十三五期间滇中引水35kV迤石坝施工变接入，以及光伏扶贫项目牌坊太阳能电站接入需要，从而进一步优化了网架结构，提高了供电可靠性，满足了分布式电源接入要求。

从以上分析可以看出，飒马场变增容是有必要的。

2）项目建设规模

建设规模：扩建一台主变，容量为5MVA，配套架空线路11.7km，导线型号为JL/G1A-150，预计2017年投产。

35kV出线方案：新建龙排II线T飒马场线1回，T接在龙排II回线上。

3）变电站接线方案

变电站接线方案见下图

图6-1 35kV飒马场变接入方案图

（2）35kV余丁变扩建工程

1）项目必要性

①满足余丁变负荷发展的需要

余定变目前主变容量仅为4MVA，2015年最大供电负荷为3.2MW，负荷率为90%，已重载运行，根据负荷预测，余丁变2020、2025年最大供电负荷分别为4.2MW、4.9MW，现有主变容量难以满足负荷增长的要求。

②满足昆大、楚牟姚高速修路用电的需要

昆大、楚牟姚高速修路工程预计报装负荷1.5MW左右，以上负荷均需由余丁变10kV庆丰线、中屯线进行供电，余丁变目前主变容量较小，难以满足上述负荷供电需求。

③加强余丁变供电能力，提高供电可靠性。

一是现状35kV余丁变电站为单线单变运行，不满足N－1要求，供电可靠性偏低；二是虽然余丁变有两回10kV线路与红坡变间进行站间联络，但现状年红坡变负载率也已达到70%以上，不能全部转走余丁变全部负荷，因此需要对其进行增容，提高供电能力。

④优化牟定西部地区电网结构、完善网架结构

目前，35kV余丁变电站由35kV新余古线供电，通过完善二期工程后，将新增35kV出线1回，解决线路不满足N－1运行问题，同时为后期35kV古岩变T接第二回线路做好准备，进一步完善了网架结构，提高了供电可靠性。

从以上分析可以看出，余丁变二期工程实施是有必要的。

2）项目建设规模

建设规模：扩建一台主变，容量为5MVA，配套架空线路14.5km，导线型号为JL/G1A-150；预计2020年投产。

35kV出线方案：新建35kV新余线1回，从110kV新桥变新出1回线路至35kV余定变，与原线路形成双辐射模式供电。

3）变电站接线方案

变电站接线方案见下图

图6-2 35kV余丁变二期接入方案图

2、网络结构完善工程

（1）35kV新戌安II回线改造工程

1）项目必要性

（1）满足安乐、戌街地区负荷发展的需要

目前，35kV新戌安II回线所带35kV变电站2座，容量30MVA，随着十三五期间戌街国家第三期石油储备库用户专变的接入，该线路承接变电容量42.6MVA，但该线路导线截面仅为LGJ－70，无法满足供电要求，必须进行改造。

（2）解决线路存在的安全隐患

该线路110kV新桥变至铁厂段为20世纪70年代建设，目前，导线破损、接头多，金具、铁附件锈蚀严重，绝缘子串上拔严重，部分档距偏大、杆高不够、水泥杆横纵裂纹较多，存在严重的安全隐患，需要在十三五期进行改造，解决线路安全隐患问题。

2）项目建设规模

建设规模：将原35kV新戌安II线线路型号LGJ-95/70/27.5改造为LGJ-150/28km，预计2020年投产运行。

项目实施方案图

图6-3 35kV新戌安II回线改造工程方案图

6.5对上级电网规划的建议

建议在“十三五”末期，在牟定县新建一座220kV变电站（或开关站），接入500kV和平变，解决牟定县及周边几个县的新能源送出、成昆铁路辅线牵引变供电，优化地区110kV网架薄弱的问题。

第七章中低压配电网规划

本章的重点是根据已经确定的现状分析结果、负荷预测水平、规划目标、技术原则，提出牟定县中压配电网各年份网架及分年过渡方案，并进行定性定量分析。

7.1 规划思路及要求

本次中压配电网规划的基本思路和相应要求，体现但不限于以下要求：

1、以城市总体发展规划目标为指导，以电力为城市经济发展服务为宗旨，以提高供电可靠性、提高系统的供电能力和供电质量、节能降损为目标。结合“十三五”规划，制定适应各方面发展的中低压配电网规划方案，为地区经济社会发展提供良好的电力支持；

2、以解决现状问题、优化电网结构、满足新能源的接入为主要着力点。在充分听取生产运行调度等部门对电网存在问题及解决措施的意见的基础上，根据问题的轻重缓急科学安排规划方案；

3、应遵循资产全寿命周期风险、效益和成本综合最优的原则，分析由初始投资、运维费用、损耗费用、报废成本和故障损失费用等构成的资产寿命周期内的全成本，综合效益和风险，对多个方案进行比选，实现电网资产在规划设计、建设改造、运维检修等全过程的风险、效益和成本综合最优，指导“十三五”期间中低压配电网建设与改造，提高投资效益。

4、针对牟定县现状中压配网存在的主要问题，如线路负载较重、网架结构薄弱、上下级电网协调较差等方面重点加以解决。同时，注意对老旧设备的改造，提前抢占电网建设资源。

5、结合城市发展规划中分区规划及市政建设，在满足新增用户的负荷需求的基础上，分区、分阶段的制定符合供电分区特性的网架优化方案，并为用户提供高可靠性的电源，使配电网建设为城市发展提供支持。

6、注重对网架结构的优化调整。在解决现状问题和满足新增负荷供电的同时，方案的制定应兼顾网架结构的优化，逐步解决现状单辐射线路较多、装接配变容量高等问题，同时使非典型接线逐步向典型接线过渡，形成坚强、可靠的中压配电网架。

7、逐年方案制定时，充分考虑“十三五”规划目标年网架，使近期中压配电网易于向目标网架过渡，避免未来重复改造，同时，建设过程中充分考虑未来配电自动化实施的功能预留。

本次修编总体任务要求为：以提高供电可靠性为总目标，从需求出发，实事求是，加强配网建设；履行好社会责任，因地制宜，改造升级农村电网。

1、提高配网设备利用效率

增加户均配电容量应以满足常住人口基础上，正常时段的用电需求为导向，重点是解决重载、过载配变问题。严禁为满足户均配变容量指标，新装不必要的配变，造成配变轻载，导致投资浪费。

2、加强配电网规划整合

整合中低压配电网基建和技改。中低压配电网规划包含生产技改规划中10kV及以下配电设备改造项目（不含购置类）。

在3年内有自动化实施计划的区域，其一次设备在建设改造时应同步进行配电自动化建设；列入自动化规划但3年内没有实施计划的，应预留安装配电终端、电操机构、电压互感器、电流互感器所需要的空间、接口，并配置工作电源及二次接线端子等。对于按“三遥功能”配置的自动化开关应同步安装电操机构，并将该部分投资一并纳入配网规划（一次部分）。

3、做实做细新一轮农村电网改造升级

（1）机井通电。2017年前 100%解决未通电机井的供电问题，并保障所需投资。对已通电机井存在的供电问题，要积极安排投资给予解决，同步理顺产权和管理体制。对于新增机井通电问题，在逐项核实新建机井的实际需求后，编制规划做好项目储备，随机井建设相应做好供电保障。

低电压问题，因地制宜采用经济适用的方式解决，避免单纯为低电压问题，而新建、改建一次设备，造成设备利用率低、供电能力闲置问题。

（2）小城镇、中心村。2017年，小城镇、中心村电网改造升级全面完成。

7.1.1中低压配电网规划方法

在统筹规划项目时，应多方面综合考虑，一个项目能解决多个问题，并遵循标准化和规范化、先急后缓、改造和新建相结合、现实性和前瞻性相结合的原则。本次项目规划的具体方法见下表。

增表7-1项目规划方法

序号	存在问题	项目规划思路及方法
1	线路重过载	（1）若相邻线路允许接入负荷：优先考虑将重、过载线路分接负荷至相邻线路进行负荷调整，同时结合线路负荷增长情况考虑相邻线路在分接负荷前后，预测将来是否出现重过载情况。
		（2）考虑附近已有变电站或新建变电站布点，新出线路分接原有线路负荷。尽量穿越负荷中心，近期远期相结合，同时兼顾解决其他线路重过载、地区新增负荷、其他线路转供环网等问题，还要考虑线行通道和投资效益问题。
		（3）线路主干线“卡脖子”限制载流量：优先考虑解决主干线“卡脖子”问题，更换加大导线截面。
		（4）分支线截面过小：更换分支线截面，注意电缆与架空线导线截面匹配问题。
2	配变重过载	（1）变压器容量过小：优先考虑新增布点，增加配变进行分负荷（如同一回10kV线路增加多台配变时，应防止增加配变后导致线路出现重过载）。
		（2）如邻近台区负荷偏低：新建低压线路，由邻近台区分接负荷（应避免分割负荷时低压线路投资金额过大）。
		（3）台区负荷过重，需新建配变分接负荷：新建台区分割负荷（应防止台区接入的线路出现重过载，并兼顾新建台区周边负荷发展情况）。
		（4）新增负荷接入、居民用电电器增加（如居民空调、热水器不断增加），预测规划年配变可能重过载：做好增加负荷接入措施（如增加配变布点）。
3	中压线路末端电压不合格	（1）因中压线路负荷过重造成末端电压不合格：将某部分负荷或末端负荷转移至邻近轻载线路或增加线路无功补偿容量，结合解决线路重过载项目进行改造。
3	中压线路末端电压不合格	（2）因中压线路过长造成末端电压不合格：缩小供电半径，尽量减少以新出线路方法解决末端线路不合格问题，以避免新出线路投资过大。可结合线路负荷调整或网架完善项目对过长线路进行改造。
4	台区电压偏低	（1）由于中压线路末端电压不合格导致台区电压偏低：归入中压线路末端电压不合格问题解决。
		（2）由于三相电压不平衡导致台区电压偏低：调整三相负荷。
		（3）由于台区供电半径过大导致台区末端电压偏低：缩短供电半径，将低压线路末端负荷或部分转移至临近轻载线路上。或新建台区分接负荷。
		（4）低压线路线径过小或过载：改造低压线路，更换大截面导线（同时考虑原线路供电范围负荷增长情况）。
		（5）表箱集中：进行一户一表改造，避免因表箱集中造成表后线过长。
5	完善中压网架	根据具体情况，有针对性提出解决方案，优先通过解决重过线路或新出线路工程同步解决：
		（1）对新组成的环网线路，实际或预测负载率应严格控制在允许范围内，如将轻载单辐射线路进行联络（联络后负载率控制在允许范围内）；对不可转供线路部分负荷分割至其他线路上；对负荷分布不合理的线路按工业、居民、商业等用电性质进行网架优化和整改，对环网点过多线路进行整改至环网点≤5个。
		（2）对于不可转供线路，若由于无联络线路而不可转供，可与邻近线路或变电站新出线联络，完善网架；若由于负荷过重不可转供，可由邻近线路调整本线路负荷；若由于线路“卡脖子”造成不可转供，则可对载流量偏小的线路进行改造，更换大截面线路。
		（3）通过分析线路各时段（包括月、日、时）可转供电的具体情况，充分利用库存、闲置、退运物资等措施及临时转供措施，提升线路环网率和可转供率。
6	变电站新出线满足新增负荷供电	（1）新建大型开发区、工业区、商业、办公、住宅等，以大型项目为主：根据市政规划对各种功能地块用电负荷进行分类、计算预测，优先考虑从邻近轻载线路供电。
		（2）结合邻近区域内已有变电站或规划变电站情况规划新出线（须防止主变重过载及不平衡问题，校核原变电站原供电范围，新建线行通道兼顾将来需求、避免重复建设）；
		（3）供电范围内存在重过载或不可转供线路：在新出线满足负荷需求的同时，调整重过载、不可转供线路的负荷，或与不可转供线路形成联络。
7	新建台区满足负荷要求	选取新建台区位置（设置在负荷中心）后，从邻近轻载线路或新出线路接入（防止台区接入的线路出现重过载、兼顾新建台区周边负荷发展情况）。
8	线路存在安全隐患	（1）优先解决涉及人身安全问题，根据存在问题，有针对性逐一解决，如迁移线路、杆塔加装防撞墩、分拆专公用设备、更换绝缘导线、加装柜门等。
8	线路存在安全隐患	（2）结合解决线路重过载工程或网架完善工程，对线路进行安全隐患改造。
9	设备或线路残旧	结合解决线路重过载工程与网架完善工程对残旧设备或线路进行更换和改造。
10	其他	对存在以上未提及问题，如配电站下雨容易造成浸水，线路无防白蚁措施，缺少“安健环”，防盗严重，电杆倾斜，无接地网，电能表轮换，台架硬底化，铁塔防护防腐措施，门窗危险等，可结合当地实际情况，采用修理技改项目解决。

7.2 上级电网规划结果

7.2.1 高压变电站规划结果

根据高压电网规划、负荷预测、电力电量平衡结果，确定牟定县分年度110kV、35kV变电站的布点规划。变电站容量选择时考虑了满足未来年负荷发展的需求，不仅总容量能满足负荷发展的要求，从分区分层负荷平衡看，也能适应未来年负荷发展的需要。牟定县电网110kV、35kV变电站容量规划见表6-1。

根据变电站建设规划，2016~2020年期间，牟定县110kV无新建、扩建、增容情况；增容及扩建35kV变电站2座，共新增35kV变电容量10MVA。至2020年牟定县共有35kV变电站7座，变电容量为65.5MVA。详见表7-1。

表7-1 牟定县高压变电站容量规划表

变电站名称	电压等级(kV)	性质	2015年（现状）	2016年	2017年	2018年	2019年	2020年
变电站名称	电压等级(kV)	性质	2015年（现状）	2016年	2017年	2018年	2019年	2020年
牟定变	110	已有	31.5+40	31.5+40	31.5+40	31.5+40	31.5+40	31.5+40
新桥变	110	已有	1×20+1×40	1×20+1×40	1×20+1×40	1×20+1×40	1×20+1×40	1×20+1×40
红坡变	35	已有	2×5	2×5	2×5	2×5	2×5	2×5
安乐变	35	已有	2×5	2×5	2×5	2×5	2×5	2×5
古岩变	35	已有	1×2.5	1×2.5	1×2.5	1×2.5	1×2.5	1×2.5
余丁变	35	扩建	1×4	1×4	1×4	1×4	1×4	4+5
龙排变	35	已有	1×2+1×5	1×2+1×5	1×2+1×5	1×2+1×5	1×2+1×5	1×2+1×5
飒马场变	35	扩建	1×2	2+5	2+5	2+5	2+5	2+5
戍街变	35	已有	2×10	2×10	2×10	2×10	2×10	2×10
合计	-	-	187	187	192	192	192	197

注：1、“性质”：已有、新建、扩建、增容

2、各年份变电站容量按照“台数×容量”填写，如“2×40”，合计按总容量填写。

7.2.2 变电站的供电范围划分

根据变电站供电范围的划分原则和分区预测结果，将负荷分配给各变电站，分年度进行变电站的供电范围划分，给出各年度各变电站的供电范围规划图（见附图目录）。

通过变电站新出线路调整变电站供电范围，通过计算统计得出至2020年变电站各供电范围内区域负荷，具体负载率情况如表7-2所示。

表7-2 变电站负载率情况表单位：kV、MW、MVA、%

变电站名称	电压等级	2015年（实际）			2016年			2017年			2018年			2019年			2020年
		2015年（实际）			2016年			2017年			2018年			2019年			2020年
		负荷	主变容量	负载率	负荷	主变容量	负载率	负荷	主变容量	负载率	负荷	主变容量	负载率	负荷	主变容量	负载率	负荷	主变容量	负载率
牟定变	110	23.7	71.5	33.15	24.89	71.5	34.80	26.13	71.5	36.54	32.66	71.5	45.68	36.25	71.5	50.71	39.15	71.5	54.76
新桥变	110	25.3	60	42.17	26.57	60	44.28	27.89	60	46.49	29.29	60	48.81	30.75	60	51.25	32.29	60	53.82
红坡变	35	7.5	10	75.00	7.65	10	76.50	7.80	10	78.03	5.50	10	55.00	5.72	10	57.20	5.95	10	59.49
安乐变	35	3.5	10	35.00	3.78	10	37.80	4.08	10	40.82	4.41	10	44.09	4.76	10	47.62	5.14	10	51.43
古岩变	35	1.1	2.5	44.00	1.19	2.5	47.52	1.28	2.5	51.32	1.39	2.5	55.43	1.50	2.5	59.86	1.62	2.5	64.65
余丁变	35	3.2	4	80.00	3.33	4	83.20	3.46	4	86.53	3.60	4	89.99	3.96	4	98.99	4.75	9	52.79
龙排变	35	1.5	7	21.43	1.70	7	24.21	1.92	7	27.36	2.16	7	30.92	2.45	7	34.94	2.76	7	39.48
飒马场变	35	1.8	2	90.00	1.87	2	93.60	2.34	7	33.43	2.81	7	40.11	3.37	7	48.14	4.04	7	57.76
戍街变	35	2.1	20	10.50	2.42	20	12.08	2.90	20	14.49	3.48	20	17.39	4.17	23.00	18.14	5.01	20	21.77

“十三五”期间牟定县负荷年均增长率为9.34%，通过新增高压变电站布点以及扩建已有变电站，满足负荷发展需求。

7.3 中低压配电网规划方案

中低压配电网项目安排应根据现状高、中压配电网需解决问题的重要程度按照轻重缓急有序安排，首先要解决影响电网安全的问题，其次解决可靠性问题，之后解决线路的经济和设备完备性问题，具体逐年规划思路如下：

1、2016-2017年规划思路

变电站新出线工程：主要是结合城市发展规划，满足近期发展区域负荷增长；对现状重、过载中压配电线路进行调荷;

中压配电网改造工程：主要是针对部分截面偏小且存在危害人身安全的主干、分支架空线线路进行大截面、绝缘化改造，满足负荷增长的需求；

低压配电网改造工程：主要通过新建台区及缩短低压线路供电半径方法来解决电压质量偏低；主要针对重、过载配变通过新增配变布点或换大变压器的方法进行解决；改造小截面低压线路。

规划目标：解决现状线路、配变过载问题；大部分线路、配变重载问题；缩短低压供电半径，提升供电质量；如不能依靠新增变电站布点解决，则提供临时解决方案。

2、2018-2020年规划思路

变电站新出线工程：主要是结合城市发展规划，满足近期发展区域负荷增长；新出线调整供电范围工程，优化网络结构；

中压配电网改造工程：主要是针对部分截面偏小、分支架空线线路进行大截面、绝缘化改造，满足负荷增长的需求；

低压配电网改造工程：主要为满足负荷增长的新增变压器布点，不能满足负荷增长的小容量配变进行补点或增容。

规划目标：优化牟定县中压配电网目标网架。

7.3.1 变电站新出线路规划

1、2016~2020年建设规模汇总

2016~2020年牟定县变电站新出中压线路9回，新建电缆线15.18km，架空线路38.44km。具体规模统计如表7-3所示。

表7-3 2016~2020年牟定县变电站新出中压线路项目汇总

范围	电压等级（kV）	新出线路（回）	电缆线路(km)	架空线路(km)	合计(km)	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）	自动化开关（个）
范围	电压等级（kV）	新出线路（回）	电缆线路(km)	架空线路(km)	合计(km)	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）	一遥功能	二遥功能	三遥功能
牟定县	10	9	15.18	38.44	53.62	40	0	13	0	1	0	0	0
其中农网	10	9	15.18	38.44	53.62	40	0	13	0	1	0	0	0

2、分年度规划方案

2016~2020年牟定县逐年变电站新出中压线路工程规模统计如表7-4所示。

表7-4 2016~2020牟定县分年度变电站新出中压线路项目统计

年份	分类	电压等级 (kV)	新出线路(回)	电缆线路(km)	架空线路(km)	合计(km)	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）	自动化开关（个）
年份	分类	电压等级 (kV)	新出线路(回)	电缆线路(km)	架空线路(km)	合计(km)	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）	一遥功能	二遥功能	三遥功能
2016	全区（县）	10	0	0	0	0	0	0	0	0	0	0	0	0
2016	其中农网	10	0	0	0	0	0	0	0	0	0	0	0	0
2017	全区（县）	10	1	0	11.29	11.29	0	0	3	0	0	0	0	0
2017	其中农网	10	1	0	11.29	11.29	0	0	3	0	0	0	0	0
2018	全区（县）	10	4	15.18	0	15.18	40	0	0	0	1	0	0	0
2018	其中农网	10	4	15.18	0	15.18	40	0	0	0	1	0	0	0
2019	全区（县）	10	2	0	21.43	21.43	0	0	6	0	0	0	0	0
2019	其中农网	10	2	0	21.43	21.43	0	0	6	0	0	0	0	0
2020	全区（县）	10	2	0	5.71	5.71	0	0	4	0	0	0	0	0
2020	其中农网	10	2	0	5.71	5.71	0	0	4	0	0	0	0	0

3、主要项目方案阐述

（1）飒马场变电站青龙Ⅱ回线路新建工程

一、原10kV青龙线为飒马场变与牟定变间的站间联络线，其线路截面为LGJ-50，不能全面转供全站负荷，需要进行改造或新建线路转供负荷；

二、10kV青龙线为牟定县第一条10kV线路，投产于20世纪60年代，运行年限较长，虽然经过多次生产技改，但仅仅是更换部分导线，铁附件、杆塔等都没更换改造，存在安全隐患问题，若对该线路原杆位改造将造成大面积停电；同时10kV青龙线远离公路，多段线路跨越居民区，安全隐患突出，运行维护较困难。因此需另辟路径新建10kV青龙II回线路。

三、35kV飒马场变二期工程施工期间，10kV青龙线无法满足转供负荷要求，急需提前实施青龙II回线路。

项目规划方案：自35kV飒马场变电站出线新出一回10kV线路至110kV牟定变电站牟城Ⅰ回线#37杆。项目工程量：新建10kV主干线路11.294km，导线选用JL/G1A-120，新装柱上智能真空开关3台。

（2）牟定变电站山城Ⅰ 回、山城Ⅱ回线路新建工程

项目必要性：左脚舞山城是云南省城镇上山重点项目，对环境美观等要求较高，达到电力设施与环境协调发展，政府职能部门要求该片区必须采用电缆入地供电，且该片区城市规划中综合管廊项目计划在2016年底启动，因此新建线路一是满足左脚舞山城的用电需求，二是紧密结合国家“多规合一”的政策要求。

项目规划方案：由110kV牟定变新出10kV山城Ⅰ、Ⅱ回线，前段同杆沿左脚舞山城南干道架设，进入山城后沿外环线分开，在线路末端通过环网柜联络，形成单环网的接线模式。

项目工程量：山城Ⅰ回、山城Ⅱ回线路全长7.4km（3.69km+3.71km）,导线选用YJV22-3×150，新增开关柜40面。

（3）110kV牟定变电站10kV红坡Ⅰ、II回线新建工程

项目必要性：现状年35kV红坡变负载达到70%以上，接近重载，但其增容困难，计划通过从110kV牟定变新出10kV红坡I、II回线，来转供红坡变部分负荷，以减轻红坡变供电压力。但因10kV线路路径受限，需经左脚舞山城，然而左脚舞山城为城镇上山重点区域，因此需采用电缆敷设方式。

项目规划方案：由110kV牟定变新出10kV红坡Ⅰ、Ⅱ回线，前段同杆沿左脚舞山城南干道架设，进入山城后沿外环线西干道，直到35kV红坡变出口，在线路末端通过新建户外开关站形成单环网供电，转切红坡变负荷。

项目工程量：红坡Ⅰ回、红坡Ⅱ回线路全长7.78km（3.89km+3.89km）,导线选用YJV22-3×300，新装柱上智能真空开关1台。

（3）牟定变电站黄龙山Ⅰ回线路新建工程

项目必要性：满足黄龙山工业园区开发用电需求。

项目规划方案：由110kV牟定变出一回10kV线路至黄龙山工业园区，线路前段沿新甸线和高平线通道架设，到万丰抽水站附近后转至囤子仓村后山梁，再沿阎旗坝与囤子仓中间的通道，途经高军屯村后至黄龙山工业园区，线路末端与10kV黄龙山分支线联络。

项目工程量：新建10kV线路7.2km，导线选用JL/G1A-240，安装柱上智能真空开关2台。

（4）飒马场变电站化佛山线路新建工程

项目必要性：满足国家级4A风景区-化佛山的供电需求。

项目规划方案：由35kV飒马场变新出一回10kV线路至化佛山。线路沿化佛山公路架设至大平地村山梁，再沿化佛山公路转至化佛山山门与10kV牌坊线10kV化佛山支线在N38杆处联络。

项目工程量：新建10kV线路14.24km，导线选用JKLYJ-120，安装柱上智能真空开关4台。

（5）牟定变电站庄三Ⅱ回线路新建工程（至庄三工业园区）

项目必要性：满足牟定县庄三工业园区用电需求。

项目规划方案：由110kV牟定变新出一回10kV线路至庄三工业园区。线路与10kV庄三线同杆架设，线路未端与10kV庄三线联络后,再与10kVT庄三园区相联。

项目工程量：新建10kV线路2.21km，导线选用JKLYJ-240，安装柱上智能真空开关2台。

图6-1 庄三工业园区供电示意图

（6）戍街变电站戌街工业园区Ⅱ回线路新建工程

项目必要性：满足牟定县戌街工业园区用电需求。

项目规划方案：由35kV戌街变新出一回10kV线路至戌街工业园区。线路前段沿35kV新戌安线通道架设，后段沿10kV戌街工业区线靠碗厂一侧架设，线路入园区后末端与10kV戌街工业区联络。

项目工程量：新建10kV线路3.5km，导线选用JL/G1A-120，安装柱上智能真空开关2台。

7.3.2 中压配电网改造规划

1、2016~2020年建设规模汇总

2016~2020年牟定县中压配电网改造工程共新建及改造电缆线路1.616km，架空线路37.305km。具体规模统计如表7-5所示。

表7-5 2016~2020年牟定县中压配电网改造项目汇总

范围

电压

等级

（kV）

新出

线路

（回）

电缆线路(km)

架空线路(km)

合计(km)

开关柜（面）

电缆分支箱（台）

柱上开关（台）

电缆沟

（米）

开关站（座）

自动化开关（个）

一遥功能

二遥功能

三遥功能

全区（县）

10kV

1.616

37.31

38.92

2、分年度规划方案

2016~2020年牟定县逐年中压配电网改造工程规模统计如表7-6所示。

表7-6 2016~2020年牟定县中压配电网改造项目统计

年份	分类	电压等级 (kV)	新出线路(回)	电缆线路(km)	架空线路(km)	合计(km)	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）	自动化开关（个）
年份	分类	电压等级 (kV)	新出线路(回)	电缆线路(km)	架空线路(km)	合计(km)	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）	一遥功能	二遥功能	三遥功能
2016	全区（县）	10kV	0	0.00	24.01	24.01	0	0	8	0	0	0	0	0
2016	其中农网	10kV	0	0.00	24.01	24.01	0	0	8	0	0	0	0	0
2017	全区（县）	10kV	0	0.00	6.06	6.06	0	0	2	0	0	0	0	0
2017	其中农网	10kV	0	0.00	6.06	6.06	0	0	2	0	0	0	0	0
2018	全区（县）	10kV	0	1.62	0.00	1.62	12	0	0	0	0	0	0	0
2018	其中农网	10kV	0	1.62	0.00	1.62	12	0	0	0	0	0	0	0
2019	全区（县）	10kV	0	0.00	5.21	5.21	0	0	2	0	0	0	0	0
2019	其中农网	10kV	0	0.00	5.21	5.21	0	0	2	0	0	0	0	0
2020	全区（县）	10kV	0	0.00	2.03	2.03	0	0	1	0	0	0	0	0
2020	其中农网	10kV	0	0.00	2.03	2.03	0	0	1	0	0	0	0	0

7.3.3 低压配电网规划

1、2016~2020年建设规模汇总

2016~2020年牟定县低压配电网工程共新建及改造配变285台，台区294个，新增配变容量30.685MVA，低压线路98.368km，低压开关柜288面，无功补偿容量7.535Mvar，电能表605只。具体规模统计如表7-7所示。

表7-7 2016~2020年牟定县低压配电网建设与改造项目汇总

范围	电压等级(kV)	配变（台）	容量（MVA）	台区（个）	低压线（千米）	低压开关柜（面）	无功补偿（MVar）	电能表（只）	配电站（座）
全区（县）	0.4kV	285	30.685	294	98.368	288	7.535	605	0

2、分年度规划方案

表7-8 2016~2020年牟定县低压配电网建设与改造项目统计

年份	分类	电压等级(kV)	配变（台）	容量（千伏安）	台区（个）	低压线（千米）	低压开关柜（面）	无功补偿（千乏）	电能表（只）	配电站（座）
2016	全区（县）	0.4kV	51	5.36	51	22.381	51	1.195	298	0
2016	其中农网	0.4kV	51	5.36	51	22.381	51	1.195	298	0
2017	全区（县）	0.4kV	70	5.86	73	30.164	72	1.36	307	0
2017	其中农网	0.4kV	70	5.86	73	30.164	72	1.36	307	0
2018	全区（县）	0.4kV	52	8.795	53	16.125	53	2.41	0	0
2018	其中农网	0.4kV	52	8.795	53	16.125	53	2.41	0	0
2019	全区（县）	0.4kV	55	4.82	60	19.933	60	1.1	0	0
2019	其中农网	0.4kV	55	4.82	60	19.933	60	1.1	0	0
2020	全区（县）	0.4kV	57	5.85	57	9.765	52	1.47	0	0
2020	其中农网	0.4kV	57	5.85	57	9.765	52	1.47	0	0

7.3.4 重要用户供电规划

通过2016~2020年规划方案的实施，对现状电网存在问题的重要用户进行有针对性地改造，提高重要用户的供电可靠性，具体规划方案如表7-9所示。

表7-9 重要用户供电规划结果

用户名称	负荷级别	变压器		已有电源	解决年份	规划备用电源
用户名称	负荷级别	台数	容量(kVA)	已有电源	解决年份	规划备用电源
牟定供电有限公司	二级	1	100	35kV红坡变电站、10kV牟城VI回线	-	-
云南楚雄矿业有限公司牟定郝家河铜矿	二级	3	3200	110kV新桥变电站、10kV选厂线、深采I回、压风I回线、压风II回线、深采II回线	-	-
牟定县人民医院	二级	1	800	110kV牟定变电站、牟城II回线	-	-
云南水务产业投资发展有限公司牟定县污水处理厂	二级	1	630	110kV牟定变电站、10kV高平线	-	-

注：包括现状已有重要用户和规划年已报装重要用户

7.4中低压配电网规划方案分析

7.4.1 中压配电网规划方案项目目的分析

将中压配电网规划按项目目的进行分类并汇总，分类各年配电网建设改造的重点。数据详见附表。

将中压配电网规划项目目的分为以下20个方面进行分析：

（1）解决中压线路过载

（2）变电站新出线（改造中压线路）满足新增负荷供电

（3）解决中压线路末端电压不合格（9.3kV以下）

（4）解决中压线路存在的安全隐患问题（对人身及设备安全存在重大威胁）

（5）解决中压线路重载

（6）解决中压线路末端电压不合格（10.7kV以上）

（7）特殊保供电需要（省级及以上重要活动场馆）

（8）提高应对自然灾害能力

（9）其他（扶贫搬迁配套项目）

（10）完善中压网架

（11）解决中压线路存在的安全隐患问题（一般缺陷）

（12）解决中压线路预重载

（13）电动汽车充换电设施配套网架完善项目

（14）分布式新能源接入系统建设项目

（15）智能电网（配电自动化）

（16）更换残旧设备或线路改造

（17）其他（必须配合市政建设同步实施的项目）

（18）更换未到报废期残旧设备或线路改造

（19）架空线改电缆工程

（20）线路迁改等配合市政改造

对于某项目具备多重目的时，按照如上顺序，仅选择某一个目的进行统计，优先选择编号靠前的目标。如：某变电站出线项目通过转带负荷同时解决了另一条线路过载问题，则选择项目目的仅（1）即可。

7.4.2 低压配电网规划方案项目目的分析

将低压配电网规划按项目目的进行分类并汇总，分类各年配电网建设改造的重点。数据详见附表。

将低压配电网规划项目目的分为以下22个方面进行分析：

（1）解决配变过载

（2）解决台区电压偏低问题（180V以下）

（3）新建（改造）台区满足负荷需求

（4）解决低压线路存在的安全隐患问题（对人身及设备安全存在重大威胁）

（5）解决台区电压偏低问题（180V至198V）

（6）解决配变重载

（7）特殊保供电需要（省级重要活动场馆）

（8）提高应对自然灾害能力

（9）其他（农网电表更换改造）

（10）其他（扶贫搬迁配套项目）

（11）解决低压线路存在的安全隐患问题（一般缺陷）

（12）解决配变预重载

（13）电动汽车充换电设施配套网架完善项目

（14）分布式新能源接入系统建设项目

（15）智能电网（配电自动化）

（16）其他（高损配变及其配套）

（17）其他（必须配合市政建设同步实施的项目）

（18）更换残旧设备或线路改造

（19）其他（农网配变监测终端更换改造）

（20）更换未到报废期残旧设备或线路改造

（21）架空线改电缆工程

（22）线路迁改等配合市政改造

7.4.3 10kV及以下电源规划接入方案专题分析

2016~2020年期间牟定县无10kV及以下电源规划。

表7-10 10kV及以下电源规划接入方案中压规模统计

分区	电压等级（kV）	新出线路（回）	电缆线路（千米）	架空线路（千米）	合计（千米）	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）
牟定县	-

表7-11 10kV及以下电源规划接入方案低压规模统计

分区

配变

（台）

容量

（千伏安）

台区

（个）

低压线（千米）

低压开关柜（面）

无功补偿（千乏）

电能表（只）

配电站（座）

牟定县

表7-12 牟定县2016-2020年10kV及以下电源规划接入方案表

序号	所在区域	名称	投产时间	接入电压（kV）	类型	装机容量（MW）	规划接入方案	配套建设方案	备注
1	-	-
2	-	-
合计	-	-

7.4.4 电动汽车充换电设施接入配套电网建设改造方案分析

针对2016-2020年电动汽车充电基础设施投产时间，提出规划接入及配套电网改造方案。

表7-13 电动汽车充换电设施接入配套电网建设改造方案中压规模统计

分区	电压等级（kV）	新出线路（回）	电缆线路（千米）	架空线路（千米）	合计（千米）	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）
牟定县	-	-

表7-14 电动汽车充换电设施接入配套电网建设改造方案低压规模统计

分区

配变

（台）

容量

（千伏安）

台区

（个）

低压线（千米）

低压开关柜（面）

无功补偿（千乏）

电能表（只）

配电站（座）

牟定县

表7-15 牟定县2016-2020年电动汽车充电基础设施接入方案表

序号	所在区域	名称	投产时间	接入电压（kV）	类型	充电功率（kW）	规划接入方案	配套建设方案	备注
1	-	-			充电装/充电站
2	-	-
合计	-	-

7.4.5 综合管廊配套电网建设改造方案分析

2016-2020年牟定县无综合管廊配套电网建设

表7-16 综合管廊配套电网建设改造方案中压规模统计

分区	电压等级（kV）	新出线路（回）	电缆线路（千米）	架空线路（千米）	合计（千米）	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）
牟定县	-	-

表7-17 综合管廊配套电网建设改造方案低压规模统计

分区

配变

（台）

容量

（千伏安）

台区

（个）

低压线（千米）

低压开关柜（面）

无功补偿（千乏）

电能表（只）

配电站（座）

牟定县

表7-18 牟定县2016-2020年综合管廊改造计划表

序号	所在区域	综合管廊名称	建设时间	配套土建方案	配套迁改方案	配套新线路建设方案	备注
1	-	-
2	-	-
合计	-	-

7.4.6“一户一表”改造对应电网改造方案

牟定县现状“一户一表”率100%，规划年牟定县无“一户一表”改造计划。

表7-19 “一户一表”改造对应电网改造方案中压规模统计

分区	电压等级（kV）	新出线路（回）	电缆线路（千米）	架空线路（千米）	合计（千米）	开关柜（面）	电缆分支箱（台）	柱上开关（台）	电缆沟（米）	开关站（座）
牟定县	-	-

表7-20 “一户一表”改造对应电网改造方案低压规模统计

分区

配变

（台）

容量

（千伏安）

台区

（个）

低压线（千米）

低压开关柜（面）

无功补偿（千乏）

电能表（只）

配电站（座）

牟定县

表7-21 牟定县2016-2020年“一户一表”改造计划表

序号	所在区域	名称	接收时间	容量（kW）	接入户数	配套建设方案	备注
1	-	-
2	-	-
合计	-	-

7.5对上级电网规划的建议

7.5.1 上级电网合理性分析

上级电网规划合理预测了牟定县未来年负荷发展的需求，规划变电站布点及容量能满足负荷发展的要求，从分区分层负荷平衡看，也能适应未来年负荷发展的需要。

7.5.2 上级电网调整建议方案

上级电网规划满足牟定县负荷发展需求，参照上级电网规划逐年建设实施，保障牟定县中低压配电网的承接与建设。

第八章投资估算

8.1 投资估算采用的经济指标及依据

根据楚雄州实际的设备价格和工程施工报价情况。估算楚雄州配电工程建设项目所需的工程单位综合造价指标。本次配电网规划投资单价的选取主要考虑以下几个原则：

1、按2015年价格水平进行投资估算；

2、对于已开展前期研究的配电项目，投资估算参考工程概算数据；

3、对于未开展前期研究的配电项目，参考2015年楚雄州同类工程造价水平进行投资估算，并依据最新南网下发的各省“十三五”配电网规划投资估算单位造价指标单价水平；

4、2016～2020年规划项目，按项目投产年计列项目全部投资。

综上所述，本规划在规划期内配电工程投资估算项目及对应的单价如下：

表8-1 配电工程综合造价表

项目名称	电压等级	规格型号	单位	综合造价（万元）
一、高压配电网
新建110kV变电站	110kV	常规	2/2×50 MVA	3822
扩建110kV变电站	110kV	常规	1×50 MVA	1350
新建110kV变电站	110kV	常规	2/3×40 MVA	3715
新建110kV变电站	110kV	常规	1/3×40 MVA	3380
新建110kV变电站	110kV	常规	2/2×40 MVA	3575
扩建110kV变电站	110kV	常规	1×40 MVA	1250
新增1台主变	110kV	常规	1×50 MVA	580
新增1台主变	110kV	常规	1×40 MVA	520
单回110kV交流线路（20mm冰区）	110kV	架空	1×240mm2	122
扩建35kV变电站	35kV	常规	1×10 MVA	425
新建35kV变电站	35kV	常规	1/2×5 MVA	1350
扩建35kV变电站	35kV	常规	1×5 MVA	350
新增1台主变	35kV	常规	1×10 MVA	230
新增1台主变	35kV	常规	1×5 MVA	180
单回35kV交流线路	35kV	架空	1×240mm2	52
单回35kV交流线路	35kV	架空	1×185mm2	41
单回35kV交流线路	35kV	架空	1×150mm2	36
二、中压配电网
配电变压器（柱上变）	10kV	油变	1000kVA	9.9
配电变压器（柱上变）	10kV	油变	800kVA	10.8
配电变压器（柱上变）	10kV	油变	630kVA	10.017
配电变压器（柱上变）	10kV	油变	500kVA	11.25
配电变压器（柱上变）	10kV	油变	400kVA	9.4
配电变压器（柱上变）	10kV	油变	315kVA	8.442
配电变压器（柱上变）	10kV	油变	250kVA	8.75
配电变压器（柱上变）	10kV	油变	200kVA	7.02
配电变压器（柱上变）	10kV	油变	160kVA	6.848
配电变压器（柱上变）	10kV	油变	100kVA	5.38
配电变压器（柱上变）	10kV	油变	80kVA	5.056
配电变压器（柱上变）	10kV	油变	50kVA	4.055
配电变压器（柱上变）	10kV	油变	30kVA	4.713
配电变压器（密封型）	10kV	油变	630kVA	16.38
配电变压器（密封型）	10kV	油变	500kVA	12
配电变压器（密封型）	10kV	油变	315kVA	9.8275
配电变压器（密封型）	10kV	干变	800kVA	19.8
配电变压器（密封型）	10kV	干变	630kVA	17.3515
配电变压器（密封型）	10kV	干变	500kVA	15.35
配电变压器（欧式箱变）	10kV		800kVA	25.28
配电变压器（欧式箱变）	10kV		630kVA	21.042
配电变压器（欧式箱变）	10kV		500kVA	24.05
柱上开关	10kV			3
开闭所	10kV	箱体	二进八出	31
开闭所	10kV	室内	二进八出	32
开闭所	10kV	箱体	二进六出	25
开闭所	10kV	室内	二进六出	27
开闭所	10kV	箱体	二进四出	21
开闭所	10kV	室内	二进四出	22
单回10kV线路（裸导线）	10kV	架空	1×240mm2	24.1
单回10kV线路（裸导线）	10kV	（水泥杆）	1×240mm2	24.1
单回10kV线路（绝缘导线）	10kV	架空	1×240mm2	30.4
单回10kV线路（绝缘导线）	10kV	（水泥杆）	1×240mm2	30.4
单回10kV线路（裸导线）	10kV	架空	1×185mm2	19.6
单回10kV线路（裸导线）	10kV	（水泥杆）	1×185mm2	19.6
单回10kV线路（绝缘导线）	10kV	架空	1×185mm2	24.2
单回10kV线路（绝缘导线）	10kV	（水泥杆）	1×185mm2	24.2
单回10kV线路（裸导线）	10kV	架空	1×120mm2	14.6
单回10kV线路（裸导线）	10kV	（水泥杆）	1×120mm2	14.6
单回10kV线路（绝缘导线）	10kV	架空	1×120mm2	21.7
单回10kV线路（绝缘导线）	10kV	（水泥杆）	1×120mm2	21.7
单回10kV线路（裸导线）	10kV	架空	1×95mm2	14.4
单回10kV线路（裸导线）	10kV	（水泥杆）	1×95mm2	14.4
单回10kV线路（绝缘导线）	10kV	架空	1×95mm2	18.5
单回10kV线路（绝缘导线）	10kV	（水泥杆）	1×95mm2	18.5
单回10kV线路（裸导线）	10kV	架空	1×70mm2	13.9
单回10kV线路（裸导线）	10kV	（水泥杆）	1×70mm2	13.9
单回10kV线路（绝缘导线）	10kV	架空	1×70mm2	18
单回10kV线路（绝缘导线）	10kV	（水泥杆）	1×70mm2	18
单回10kV线路（裸导线）	10kV	架空	1×50mm2	13.3
单回10kV线路（裸导线）	10kV	（水泥杆）	1×50mm2	13.3
10kV电缆工程（不含管沟）	10kV		3×300mm2	93
10kV电缆工程（不含管沟）	10kV		3×240mm2	77
10kV电缆工程（不含管沟）	10kV		3×150mm2	57
10kV电缆工程（不含管沟）	10kV		3×95mm2	39
10kV电缆工程（不含管沟）	10kV		3×70mm2	34
10kV电缆通道（土建）	10kV	电缆沟	16线（行人）	396.6
10kV电缆通道（土建）	10kV	电缆沟	16线（行车）	472.7
10kV电缆通道（土建）	10kV	电缆沟	12线（行人）	305.6
10kV电缆通道（土建）	10kV	电缆沟	12线（行车）	349.1
10kV电缆通道（土建）	10kV	电缆沟	6线（行人）	133.6
10kV电缆通道（土建）	10kV	电缆沟	6线（行车）	185.1
10kV电缆通道（土建）	10kV	埋管	PE管（φ150以上）	35.8
10kV电缆通道（土建）	10kV	埋管	HDPE管（φ150以上）	37.4
三、低压配电网
单回0.4/0.22kV交流线路	0.4kV	架空(水泥杆)	1×240mm2	27.9
单回0.4/0.22kV交流线路	0.4kV	架空(水泥杆)	1×120mm2	19.7
单回0.4/0.22kV交流线路	0.4kV	架空(水泥杆)	1×95mm2	12.6
单回0.4/0.22kV交流线路	0.4kV	架空(水泥杆)	1×70mm2	8.8
单回0.4/0.22kV交流线路	0.4kV	架空(水泥杆)	1×50mm2	6.9
单回0.4/0.22kV交流线路	0.4kV	架空(水泥杆)	1×35mm2	4.3
单回0.4/0.22kV交流线路	0.4kV	电缆线路	1×240mm2	83
单回0.4/0.22kV交流线路	0.4kV	电缆线路	1×70mm2	31
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空（单回）	1×240绝缘线	29
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空（单回）	1×185绝缘线	26
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空（单回）	1×150绝缘线	23
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空（单回）	1×120绝缘线	21
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空（单回）	1×95绝缘线	15
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空（单回）	1×70绝缘线	11
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空(水泥杆)	1×185钢芯铝绞线	24
单回0.4/0.22kV交流线路（10mm冰区）	0.4kV	架空(水泥杆)	1×150钢芯铝绞线	21
0.4/0.22k电能表	0.4kV			0.08

8.2投资估算

根据以上牟定县配电网规划项目工程量及投资单价，进行规划期内配电网建设与改造投资估算，并根据项目类别分别进行投资统计。

1、配电网投资估算

“十三五”期间牟定县配电网总投资11026万元，其中基建项目投资7572万元，占比69%，技改项目投资3454万元，占比31%，主要还是以基建项目为主。按工程类别分类，其中高压配电网工程投资992万元，占投资的9%，变电站10kV出线工程投资1464万元，占总投资的13%；中压配电网改造工程投资4029万元，占总投资的37%；低压配电网改造工程4542万元，占总投资的41%，主要投资还是分布在低压配电网的建设和改造中。中低压配电网建设具体如表8-2和图8-1所示。

表8-2 中低压配电网建设改造项目逐年规模及投资汇总表单位：万元

分类	电压等级	2016年	2017年	2018年	2019年	2020年	合计
基建+技改	变电站出线工程	0	139	972	264	89	1464
	中压配电网改造工程	697	742	1087	1081	422	4029
	低压配电网工程	968	1258	753	833	730	4542
	合计	1665	2139	2812	2179	1240	10034

注：含技改规划设备改造项目投资（不含购置类），下同。

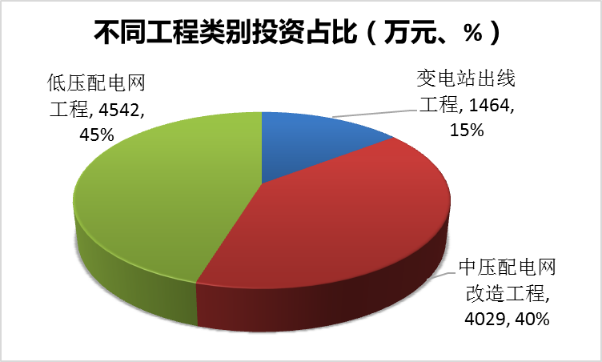

图8-1 “十三五”牟定县中低压配电网投资比例图

“十三五”期间牟定县中低压配电网基建项目总投资为6580万元，其中城镇电网共计投资1304万元, 占总投资的19.8%，乡村电网共计投资5276万元, 占总投资的80.2%。

增表8-1 中低压配电网建设基建项目逐年规模及投资汇总表单位：万元

分类	电压等级	2016年	2017年	2018年	2019年	2020年	合计
中心城市（区）	变电站出线工程
	变电站出线工程
	中压配电网改造工程
	低压配电网工程
	合计
城镇	变电站出线工程	0	0	972	0	31	1003
	中压配电网改造工程	0	0	0	0	0	0
	低压配电网工程	110	0	191	0	0	301
	合计	110	0	1163	0	31	1304
乡村	变电站出线工程	0	139	0	264	58	461
	中压配电网改造工程	347	72	133	85	34	671
	低压配电网工程	836	1258	547	788	715	4144
	合计	1183	1468	680	1138	807	5276
合计	变电站出线工程	0	139	972	264	89	1464
	中压配电网改造工程	347	72	133	85	34	671
	低压配电网工程	946	1258	738	788	715	4445
	合计	1293	1468	1843	1138	837	6580

2、农网投资估算

2016-2020年期间牟定县110kV及以下农村配电网累计投资约7572万元，其中35kV及以上投资992万元，占比13.1%，10kV及以下投资6580万元，占比86.9%，其中主要还是以中低压项目投资为主，这也与“十三五”期间重点优化中低压配电网的方针一致。

表8-3 2016~2020年农村电网建设改造规模及投资汇总表

分类	年度	110千伏					35千伏					10（20）千伏					0.4千伏			总投资（万元）
		变压器数量（台）	变电容量（MVA）	线路长度（公里）		投资（万元）	变压器数量（台）	变电容量（MVA）	线路长度（公里）		投资（万元）	变压器数量（台）	变电容量（MVA）	线路长度（公里）		投资（万元）	线路长度（公里）	户表改造（万户）	投资（万元）
		变压器数量（台）	变电容量（MVA）	架空	电缆	投资（万元）	变压器数量（台）	变电容量（MVA）	架空	电缆	投资（万元）	变压器数量（台）	变电容量（MVA）	架空	电缆	投资（万元）	线路长度（公里）	户表改造（万户）	投资（万元）
农网	2016	0	0	0	0	0	0	0	0	0	0	51	5.36	42.26	0	347.24	22.38	0.0298	946.01	1293.25
	2017	0	0	0	0	0	1	5	12	0	932	71	6.175	44.099	0	210.81	30.22	0.0307	1257.67	2400.47
	2018	0	0	0	0	0	0	0	0	0	0	55	10.685	19.92	16.796	1104.91	18.38	0	738.21	1843.12
	2019	0	0	0	0	0	0	0	0	0	0	55	4.82	48.566	0	349.29	19.93	0	788.34	1137.63
	2020	0	0	0	0	0	1	5	42.5	0	60	57	5.85	28.159	0	122.70	9.77	0	714.70	897.40
	合计	0	0	0	0	0	2	10	54.5	0	992	289	32.89	183.004	16.796	2134.94	100.68	0.0605	4444.93	7571.86
中心村	2016	0	0	0	0	0	0	0	0	0	0	33	4.03	29.43	0	256.10	18.41	0.0298	674.72	930.82
	2017	0	0	0	0	0	0	0	0	0	0	34	3.05	9.831	0	0.00	11.23	0.0124	558.70	558.70
	2018	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	2019	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	2020	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	合计	0	0	0	0	0	0	0	0	0	0	67	7.08	39.261	0	256.10	29.64	0.0422	1233.42	1489.51
机井通电	2016	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	2017	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	2018	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	2019	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	2020	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00
	合计	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0.00	0.00	0	0.00	0.00

备注：机井通电、易地扶贫搬迁类项目投资已含在农网投资中，不再进行单独统计。

3、分类投资估算

1）高压配电网

“十三五”期间牟定县高压配电网基建项目累计投资约992万元，占比13.1%。主要是对部分单线单变35kV变电站进行扩建，同时对运行年限超30年以上的35kV新戌安II回线进行改造。

2）中压配电网

“十三五”期间牟定县中压配电网基建项目累计投资约2135万元，其中变电站新出线（改造中压线路）满足新增负荷供电项目投资约1913万元，占比89.6%，占比较高，主要是因为牟定县负荷发展较快，原有的10kV线路不能满足新增负荷发展需求，需要新出10kV线路已满足牟定县的供电需求，根据本次的城农网划分标准牟定县均为农网区域，所有投资均为农网投资。

表8-4 中压配电网按项目目的投资规模表单位：万元

分类	项目目的	2016年	2017年	2018年	2019年	2020年	合计
一类	解决中压线路过载	0.00	0.00	0.00	0.00	0.00	0.00
	变电站新出线（改造中压线路）满足新增负荷供电	159.10	210.81	1104.91	349.29	88.75	1912.85
	解决中压线路末端电压不合格（9.3kV以下）	0.00	0.00	0.00	0.00	0.00	0.00
	解决中压线路存在的安全隐患问题（对人身及设备安全存在重大威胁）	0.00	0.00	0.00	0.00	0.00	0.00
二类	解决中压线路重载	0.00	0.00	0.00	0.00	0.00	0.00
	解决中压线路末端电压不合格（10.7kV以上）	0.00	0.00	0.00	0.00	0.00	0.00
	特殊保供电需要（省级及以上重要活动场馆）	0.00	0.00	0.00	0.00	0.00	0.00
	提高应对自然灾害能力	0.00	0.00	0.00	0.00	0.00	0.00
	其他（扶贫搬迁配套项目）	0.00	0.00	0.00	0.00	0.00	0.00
三类	完善中压网架	188.14	0.00	0.00	0.00	33.95	222.09
	解决中压线路存在的安全隐患问题（一般缺陷）	0.00	0.00	0.00	0.00	0.00	0.00
	解决中压线路预重载	0.00	0.00	0.00	0.00	0.00	0.00
	电动汽车充换电设施配套网架完善项目	0.00	0.00	0.00	0.00	0.00	0.00
	分布式新能源接入系统建设项目	0.00	0.00	0.00	0.00	0.00	0.00
	智能电网（配电自动化）	0.00	0.00	0.00	0.00	0.00	0.00
	更换残旧设备或线路改造	0.00	0.00	0.00	0.00	0.00	0.00
	其他（必须配合市政建设同步实施的项目）	0.00	0.00	0.00	0.00	0.00	0.00
四类	更换未到报废期残旧设备或线路改造	0.00	0.00	0.00	0.00	0.00	0.00
五类	架空线改电缆工程	0.00	0.00	0.00	0.00	0.00	0.00
五类	线路迁改等配合市政改造	0.00	0.00	0.00	0.00	0.00	0.00

注：项目目的排序各省可根据自身实际情况进行调整，但不得改变项目目的描述文字。

表8-5 中压农网按项目目的投资规模表单位：万元

分类	项目目的	2016年	2017年	2018年	2019年	2020年	合计
一类	解决中压线路过载	0.00	0.00	0.00	0.00	0.00	0.00
	变电站新出线（改造中压线路）满足新增负荷供电	159.10	210.81	1104.91	349.29	88.75	1912.85
	解决中压线路末端电压不合格（9.3kV以下）	0.00	0.00	0.00	0.00	0.00	0.00
	解决中压线路存在的安全隐患问题（对人身及设备安全存在重大威胁）	0.00	0.00	0.00	0.00	0.00	0.00
二类	解决中压线路重载	0.00	0.00	0.00	0.00	0.00	0.00
	解决中压线路末端电压不合格（10.7kV以上）	0.00	0.00	0.00	0.00	0.00	0.00
	特殊保供电需要（省级及以上重要活动场馆）	0.00	0.00	0.00	0.00	0.00	0.00
	提高应对自然灾害能力	0.00	0.00	0.00	0.00	0.00	0.00
	其他（扶贫搬迁配套项目）	0.00	0.00	0.00	0.00	0.00	0.00
三类	完善中压网架	188.14	0.00	0.00	0.00	33.95	222.09
	解决中压线路存在的安全隐患问题（一般缺陷）	0.00	0.00	0.00	0.00	0.00	0.00
	解决中压线路预重载	0.00	0.00	0.00	0.00	0.00	0.00
	电动汽车充换电设施配套网架完善项目	0.00	0.00	0.00	0.00	0.00	0.00
	分布式新能源接入系统建设项目	0.00	0.00	0.00	0.00	0.00	0.00
	智能电网（配电自动化）	0.00	0.00	0.00	0.00	0.00	0.00
	更换残旧设备或线路改造	0.00	0.00	0.00	0.00	0.00	0.00
	其他（必须配合市政建设同步实施的项目）	0.00	0.00	0.00	0.00	0.00	0.00
四类	更换未到报废期残旧设备或线路改造	0.00	0.00	0.00	0.00	0.00	0.00
五类	架空线改电缆工程	0.00	0.00	0.00	0.00	0.00	0.00
五类	线路迁改等配合市政改造	0.00	0.00	0.00	0.00	0.00	0.00

注：项目目的排序各省可根据自身实际情况进行调整，但不得改变项目目的描述文字。

3）低压配电网

“十三五”期间牟定县低压配电网基建项目累计投资约4445万元，其中新建（改造）台区满足负荷需求类项目投资为3126万元，投资占比较高为70.3%，低压项目投资主要是为了满足牟定县农村区域的供电需求，提高牟定县农村电网的供电质量。根据本次的城农网划分标准牟定县域均为农网区域，所有投资均为农网投资。

表8-6 低压配电网按项目目的投资规模表单位：万元

分类	项目目的	2016年	2017年	2018年	2019年	2020年	合计
一类	解决配变过载	0	0	0	0	0	0
	解决台区电压偏低问题（180V以下）	314	495	0	0	0	809
	新建（改造）台区满足负荷需求	489	436	698	788	715	3126
	解决低压线路存在的安全隐患问题（对人身及设备安全存在重大威胁）	0	0	0	0	0	0
二类	解决台区电压偏低问题（180V至198V）	0	0	40	0	0	40
	解决配变重载	0	130	0	0	0	130
	特殊保供电需要（省级重要活动场馆）	0	0	0	0	0	0
	提高应对自然灾害能力	0	0	0	0	0	0
	其他（农网电表更换改造）	0	0	0	0	0	0
	其他（扶贫搬迁配套项目）	144	197	0	0	0	341
三类	解决低压线路存在的安全隐患问题（一般缺陷）	0	0	0	0	0	0
	解决配变预重载	0	0	0	0	0	0
	电动汽车充换电设施配套网架完善项目	0	0	0	0	0	0
	分布式新能源接入系统建设项目	0	0	0	0	0	0
	智能电网（配电自动化）	0	0	0	0	0	0
	其他（高损配变及其配套）	0	0	0	0	0	0
	其他（必须配合市政建设同步实施的项目）	0	0	0	0	0	0
	更换残旧设备或线路改造	0	0	0	0	0	0
	其他（农网配变监测终端更换改造）	0	0	0	0	0	0
四类	更换未到报废期残旧设备或线路改造	0	0	0	0	0	0
五类	架空线改电缆工程	0	0	0	0	0	0
五类	线路迁改等配合市政改造	0	0	0	0	0	0

注：项目目的排序各省可根据自身实际情况进行调整，但不得改变项目目的描述文字。

表8-7 低压农网按项目目的投资规模表单位：万元

分类	项目目的		2016年		2017年		2018年		2019年		2020年		合计
一类	解决配变过载		0		0		0		0		0		0
	解决台区电压偏低问题（180V以下）		314		495		0		0		0		809
	新建（改造）台区满足负荷需求		489		436		698		788		715		3126
	解决低压线路存在的安全隐患问题（对人身及设备安全存在重大威胁）		0		0		0		0		0		0
二类	解决台区电压偏低问题（180V至198V）		0		0		40		0		0		40
	解决配变重载		0		130		0		0		0		130
	特殊保供电需要（省级重要活动场馆）		0		0		0		0		0		0
	提高应对自然灾害能力		0		0		0		0		0		0
	其他（农网电表更换改造）		0		0		0		0		0		0
	其他（扶贫搬迁配套项目）		144		197		0		0		0		341
三类	解决低压线路存在的安全隐患问题（一般缺陷）		0		0		0		0		0		0
	解决配变预重载		0		0		0		0		0		0
	电动汽车充换电设施配套网架完善项目		0		0		0		0		0		0
	分布式新能源接入系统建设项目		0		0		0		0		0		0
	智能电网（配电自动化）		0		0		0		0		0		0
	其他（高损配变及其配套）		0		0		0		0		0		0
	其他（必须配合市政建设同步实施的项目）		0		0		0		0		0		0
	更换残旧设备或线路改造		0		0		0		0		0		0
	其他（农网配变监测终端更换改造）	0		0		0		0		0		0
四类	更换未到报废期残旧设备或线路改造	0		0		0		0		0		0
五类	架空线改电缆工程	0		0		0		0		0		0
	线路迁改等配合市政改造	0		0		0		0		0		0

注：项目目的排序各省可根据自身实际情况进行调整，但不得改变项目目的描述文字。

第九章规划评估

9.1 存在问题解决情况

9.1.1 高压配电网存在问题解决情况

1、网络结构水平存在问题的解决情况

经过2016～2020年的电网建设与调整，电网结构得到优化调整，新的电网工程也按照典型接线进行规划建设。电网的运行灵活性、供电能力及可靠性均得到很大的提高。针对110kV和35kV重载线路，通过增加110kV和35kV供电线路、优化并加强网络结构、加强下级电网转移负荷、调整运行方式等手段，到2020年线路重载问题全部解决。

电网网架存在问题的解决情况如表9-1所示。

表9-1 高压配电网结构问题解决情况表

序号	项目	问题是否解决	解决方式
一	过载线路

二	重载线路

三	轻载线路
1	110kV楚牟线	是	未来年负荷增长解决
2	110kV元牟线	是	未来年负荷增长解决
3	35kV新戌安Ⅰ线	是	未来年负荷增长解决
4	35kV新戌安Ⅱ线	是	未来年负荷增长解决
5	35kV龙排Ⅰ回线	是	未来年负荷增长解决
6	35kV龙排Ⅱ回线	是	未来年负荷增长解决
7	35kV甸心线	是	未来年负荷增长解决
四	不满足N-1线路
1	35kV新桥线	否	-
2	35kV新戌安Ⅰ线	是	2020年35kV新戌安II回线改造工程，新戌安II线的载流量增大，可以完全转走35kV新戌安Ⅰ线的负荷使其满足N-1。
14	35kV新戌安Ⅱ线	是	2020年35kV新戌安II回线改造工程，新戌安II线的载流量增大，可以满足。
15	35kV甸心线	否	-

2、负荷供应能力存在问题的解决情况

2016～2020年期间，针对2015年110kV和35kV重载变电站，在所属片区范围均安排了相应的110kV或35kV变电站新建和扩建工程，并相应合理调整运行方式，确保全网110kV变电站负荷率在合理范围，到2020年变电站重过载问题全部解决。电网供电能力存在问题的解决情况如表9-2所示。

表9-2 高压配供电能力解决情况表

序号	项目	问题是否解决	解决方式
一	过载变电站

二	重载变电站
1	余丁变	是	2020年35kV余丁变二期工程，对其进行扩建主变容量增大解决。
2	飒马场变	是	2017年飒马场二期扩建工程，增加一台5MVA的主变解决。
三	轻载变电站

四	主变不满足N-1变电站
1	新桥变	否	-
2	35k红坡变	否	-
3	古岩变	否	-
4	余丁变	是	2020年余丁变二期扩建工程，增加一台5MVA的主变，且通过新建飒余线使其满足主变“N-1”。
5	飒马场变	是	2017年飒马场二期扩建工程，增加一台5MVA的主变，且新建飒余线使飒马场合余丁变进行连接，使其满足主变“N-1”。
五	主变负载不平衡
3	新桥变	否	-
4	龙排变	否	-

4、高压配电网存在问题解决情况统计

牟定县现状不满足N-1线路大多为单辐射线路，到2020年可解决1回，解决率50%。现状的主变不平衡到2020年可解决0个，解决率0%。其中重过载变电站以及重过载线路问题全部得到了解决。

表9-3 高压配电网现存问题解决情况统计表

存在问题类别		2015年现存问题数量	2016年解决数量	2017年解决数量	2018年解决数量	2019年解决数量	2020年解决数量	剩余问题数量	问题解决率（%）
网架结构问题	过载线路（回）	0	0	0	0	0	0	0	-
	重载线路（回）	0	0	0	0	0	0	0	-
	轻载线路（回）	7	0	1	2	2	2	0	100
	不满足N-1线路（回）	2	0	0	0	0	1	1	50
供电能力问题	过载变电站（座）	0	0	0	0	0	0	0	-
	重载变电站（座）	2	0	1	0	0	1	0	100
	轻载变电站（座）	0	0	0	0	0	0	0	-
	主变不满足N-1变电站（座）	5	0	1	0	0	1	3	40
	主变负载不平衡（座）	2	0	0	0	0	0	2	0
运行风险	重大事故	0	0	0	0	0	0	0	-
	较大事故	0	0	0	0	0	0	0	-
	一般事故	0	0	0	0	0	0	0	-
	一级事件	0	0	0	0	0	0	0	-
	二级事件	0	0	0	0	0	0	0	-
	三级事件	0	0	0	0	0	0	0	-

9.1.2 中低压配电网存在问题解决情况

分析中低压配电网规划方案对现状电网中存在问题的解决程度，见表9-4。

表9-4 现状问题解决情况统计

存在问题类别		2015年问题个数	解决数量					剩余问题个数	解决率（%）
存在问题类别		2015年问题个数	2016年	2017年	2018年	2019年	2020年	剩余问题个数	解决率（%）
网架结构水平	单辐射线路（回）	0	0	0	0	0	0	0	-
负荷供应能力	重载线路（回）	0	0	0	0	0	0	0	-
	过载线路（回）	0	0	0	0	0	0	0	-
	重载公用配变（台）	1	1	0	0	0	0	0	100
	过载公用配变（台）	0	0	0	0	0	0	0	-
	不满足可转供电要求的线路（回）	0	0	0	0	0	0	0	-
	其中C类及以上不满足可转供电要求的线路（回）	0	0	0	0	0	0	0	-
	末端电压不合格线路（回）	0	0	0	0	0	0	0	-
装备技术水平	高损耗配变（台）	15	8	3	4	0	0	0	100
	存在残旧设备或线路（km）	3.03	1.01	0	0	0	2.02	0	100
	存在残旧设备或线路的配变/台区（台）	1	1	0	0	0	0	0	100
低压配电网	电压偏低台区（个）	217	77	64	41	30	5	0	100
客户投诉和业扩报装受限	报装受限线路（条）	3	0	1	2	0	0	0	100
客户投诉和业扩报装受限	报装受限配变（台）	40	40	0	0	0	0	0	100

注：单辐射线路不统计E类供电区

至2020年，牟定县现状存在问题基本解决。对各项问题解决情况分析说明如下：

（1）现状共存在1台重载配变，在2016年时就已解决。

（2）现状年高耗能配变15台，截至2018年已经全部解决配变重过载问题。

（3）现状年电压偏低台区217台，至2020年底全部解决。

（3）其他现状存在问题在“十三五”期间均得到解决。

9.2指标落实情况

9.2.1 规划指标落实情况

1、接线原则

中压配电网规划方案实施后，将对现状网架结构水平起到明显的提升作用，统计2020年牟定县各供电区不同接线模式分布情况，并与现状年进行对比，结果如表9-5所示。

表9-5 2020年牟定县中压配电网接线模式统计表

供电区	接线模式	2015年	2020年
A+	单辐射	0	0
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	0	0
	多分段两联络	0	0
	多分段三联络	0	0
	其他非典型接线	0	0
A	单辐射	0	0
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	0	0
	多分段两联络	0	0
	多分段三联络	0	0
	其他非典型接线	0	0
B	单辐射	0	0
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	0	0
	多分段两联络	0	0
	多分段三联络	0	0
	其他非典型接线	0	0
C	单辐射	0	0
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	0	3
	多分段两联络	4	5
	多分段三联络	0	0
	其他非典型接线	0	0
D	单辐射	0	0
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	0	0
	多分段两联络	0	0
	多分段三联络	0	0
	其他非典型接线	0	0
E	单辐射	11	6
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	10	14
	多分段两联络	14	22
	多分段三联络	1	1
	其他非典型接线	0	0
合计	单辐射	11	6
	“2-1”单环网	0	0
	“3-1”单环网	0	0
	双环网	0	0
	两供一备	0	0
	三供一备	0	0
	多分段单联络	10	17
	多分段两联络	18	27
	多分段三联络	1	1
	其他非典型接线	0	0
合计		40	51

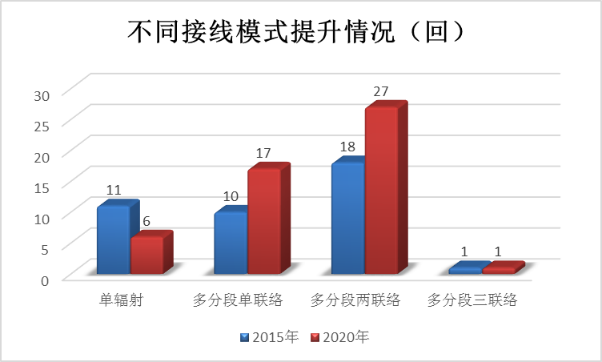

图9-1 牟定县中压配电网接线模式对比

2、指标改善

分析中压配电网规划方案实施后，对各项指标的影响和改善效果，见下表规划指标的估算对比情况。

表9-6 规划指标分析对照表

项目		2015	2016	2017	2018	2019	2020
网架结构水平	环网率(%)	72.50	82.93	83.33	85.11	85.71	88.24
	站间联络率(%)	62.50	70.73	71.43	65.96	65.31	62.75
	线路平均分段数（段）	3.03	3.15	3.19	3.11	3.12	3.10
	线路可转供电率(%)	72.50	82.93	83.33	85.11	85.71	88.24
	C类及以上供电区线路可转供电率(%)	100.00	100.00	100.00	100.00	100.00	100.00
	典型结线比率(%)	100.00	100.00	100.00	100.00	100.00	100.00
负荷供应能力	线路平均负载率(%)	19.24	20.20	22.22	23.33	25.67	26.95
	重载线路比例(%)	0.00	0.00	0.00	0.00	0.00	0.00
	过载线路比例(%)	0.00	0.00	0.00	0.00	0.00	0.00
	末端电压不合格线路比例(%)	0.00	0.00	0.00	0.00	0.00	0.00
	重载配变比例(%)	0.64	0.00	0.00	0.00	0.00	0.00
	过载配变比例(%)	0.00	0.00	0.00	0.00	0.00	0.00
	电压偏低台区比例(%)	27.61	23.64	19.21	18.21	17.60	16.99
装备技术水平	10千伏线路绝缘化率(%)	3.01	6.29	8.37	10.28	13.22	14.05
	10千伏线路电缆化率(%)	0.40	0.38	0.37	2.43	2.37	2.35
	高损耗配变台数比例(%)	1.91	0.84	0.45	0.00	0.00	0.00

（1）网架结构水平：

通过有针对性地对单辐射线路进行改造，牟定县到2020年线路环网率达到88.24%，线路可转供电率由现状年的72.5%上升至了2020年的88.24%，其中C类及以上供电区线路可转供电率达到了100%。

（2）负荷供应能力：

规划年10kV公用线路平均负载率逐年上升，到2020年达到26.95%，基本满足安全可靠供电和负荷增长的需要，现状存在重过载线路及配变情况均在2016年以前得到了解决。

（3）设备水平方面：

到2020年绝缘化率和电缆化率与现状年相比均有所提高,规划年新建架空线路主要采用240mm²导线，新建电缆线路主要采用300 mm²导线,至2020年10kV线路绝缘化率和10kV线路电缆化率分别达到了14.05%和2.35%。

9.2.2 配电网建设改造指标落实情况

通过“十三五”期间规划项目的实施，牟定县配电网的各项指标都有了很大的提升，2016年--2020年牟定县110kV及以下配电网指标逐年提升情况如下表所示。

表9-7 配电网建设改造指标落实情况

指标	单位	2015年（实绩）	2016年	2017年	2018年	2019年	2020年
指标	单位	2015年（实绩）	2016年	2017年	2018年	2019年	2020年
1.供电可靠率	%	99.438	99.48	99.5	99.52	99.56	99.59
其中：中心城市（区）	%	--	--	--	--	--	--
城镇	%	99.966	99.968	99.97	99.976	99.98	99.99
乡村	%	99.401	99.5	99.56	99.6	99.65	99.7
其中：农网	%	99.438	99.48	99.5	99.52	99.56	99.59
2. 用户年均停电时间	小时	49.26	45	43	42	40	39
其中：中心城市（区）	小时	--	--	--	--	--	--
城镇	小时	2.95	2.7	2.5	2.4	2.2	2
乡村	小时	52.43	48	45	43	41	40
其中：农网	小时	49.26	45	43	42	40	39
3.综合电压合格率	%	98.26	98.4	98.5	98.53	98.56	98.6
其中：中心城市（区）	%	--	--	--	--	--	--
城镇	%	98.55	98.58	98.6	98.63	98.68	98.7
乡村	%	97.55	97.58	97.6	98.64	98.68	97.7
其中：农网	%	98.26	98.4	98.5	98.53	98.56	98.6
4.110千伏及以下线损率	%	5.5	5.4	5.37	5.31	5.25	5.19
其中：农网	%	5.5	5.4	5.37	5.31	5.25	5.19
5.乡村户均配变容量	千伏安	1.18	1.4	1.5	1.7	1.9	2
6.中心城市（区）中压配电网线路联络率	%	--	--	--	--	--	--
7.城镇中压配电网线路联络率	%	100	100	100	100	100	100
8.开关无油化率	%	100	100	100	100	100	100
9.中心城市（区）核心区新建线路电缆化率	%	——	--	--	--	--	——

注：乡村户均配变容量：乡村范围内平均每个客户配电变压器（含专用）的容量；

开关无油化率：非油开关台数占全部开关台数的百分比。

随着高压网架的完善和优化，10kV电网联络率、转供能力等指标均得到提升，牟定县供电可靠率逐年上升，从2014年的99.438%提升到2020年的99.59%，达到规划目标。

9.3 抗灾能力评估

9.3.1 配电网规划抗灾能力评估

考虑下列五类线路适当提高规划标准以抵御重大自然灾害。

1）高危地区线路；

2）重要联络线路；

3）承担主要城市、重要用户保安电源的送出线路；

4）具有“黑启动”能力的电源送出线路；

5）线路故障将引发系统稳定的电源送出线路。

牟定县电网无增强抗灾能力重要配电网线路明细详见下表。

表9-8 牟定县电网增强抗灾能力重要线路明细表

类别	电压等级	线路（回）
高危地区线路	-	-
	-	-
	-	-
重要联络线路	-	-
	-	-
	-	-
承担主要城市、重要用户保安电源的送出线路	-	-
	-	-
	-	-
具有“黑启动”能力的电源送出线路	-	-
	-	-
	-	-
线路故障将引发系统稳定的电源送出线路	-	-
	-	-
	-	-
	-	-

9.3.2 中低压配电网重要用户供电

牟定县中低压配电网重要用户供电情况见下表。

表9-9 中低压配电网重要用户供电情况表

用户名称	负荷级别	变压器		保安电源容量(MW)
用户名称	负荷级别	台数	容量(MVA)	保安电源容量(MW)
牟定供电有限公司	二级	1	1	0.205
云南楚雄矿业有限公司牟定郝家河铜矿	二级	3	32	4
牟定县人民医院	二级	1	8	3.5

第十章结论和建议

10.1 主要结论

10.1.1 现状配电网问题

通过对牟定县现配电网网架结构、运行情况、设备水平等方面的分析，存在问题总体评价结果见增表10-1所示。

增表10-1 2015年牟定县配电网评价结果

评价方面	分类	评价结果
上级电源概况	单主变率	存在3座单主变变电站，单主变率33.33%
	变电站负载率	2座变电站重载运行，占变电站总数的27.27%。
	出线间隔利用率	隔利用率为83.33 %，总体间隔资源紧张，已无多少裕度.
	主变“N-1”校验	9座高压变电站中，有5座变电站没有通过变电站主变“N-1”校验，占变电站总座数的55.56%。
线路情况	主干线长度	C、D类供电分区主干偏长线路1回，占线路总数的2.5%。同时E类地区也存在2回线路长度较长，主要因为农村地区山区较多，负荷分散
	主干线长度
	电缆化率和绝缘化率	大部分线路是裸导线，电缆化率为0.4%，绝缘化率为3.01%。
	接线模式及环网率	存在11回单辐射线路，环网化率为72.5%，典型接线比例为100%。
	线路负载率	现状年不存在重过载线路，轻载线路27回，占比67.5%。
	线路可转供率	不可转供线路11回（含单辐射线路），不可转供线路占总线路数27.5%。
线路装接配变	装接配变容量偏高	不存在装接容量超过10MVA的线路。
线路装接配变	配变负载率偏高	共有8台配变重载运行，占公用配变总台数的1.02%。
重要用户	双电源情况	3个重要用户均配备双电源
重要用户	保安电源情况	3个重要用户均配备保安电源

10.1.2 负荷预测

根据负荷预测结果，至2020年，牟定县全社会用电量为1.92亿kWh，“十三五”年均增长率为7.24%；全社会最高负荷为349.27MW，“十三五”年均增长率为9.24%。

10.1.3配电网建设规模

1、高压配电网建设规模

牟定电网现有110kV变电站2座，总容量131.5MVA，“十三五”期间，牟定电网无规划新建110kV变电站。

牟定电网现有35kV变电站7座，总容量55.5MVA，“十三五”期间，牟定电网无规划新建35kV变电站，扩建35kV变电站2座，净增主变容量10MVA；至2020年共有35kV变电站7座，总容量65.5MVA。

2、中低压配电网建设规模

2016～2020年中低压配网累计新建10kV线路9回、改造线路9回，变电站10kV出线工程与配网改造工程共涉及新建主干线路155.49km，改造主干线路44.31km，共计199.8km。新建及改造公用配变289台，容量共计32.89MVA，低压线路100.68km。

项目分类情况如下表所示：

1、变电站新出中压线路工程:

“十三五”期间牟定县变电站新出中压线路工程共新出10kV线路9回，新建电缆线15.18km，架空线路38.44km。

2、中压配电网改造工程:

“十三五”期间牟定县中压配电网改造工程共新建及改造电缆线路1.62km，架空线路37.31km。

3、低压配电网改造工程:

“十三五”期间牟定县低压配电网工程共新建及改造配285台，容量30.685MVA，低压线路98.368km。

10.1.4 投资估算

10.2 尚需进一步研究的关键问题及下一步工作的建议

根据配电网建设的实际情况，如配电网建设的资金筹措、电价水平的制定、配电网建设与市政规划的协调、配电网规划管理等方面，提出相应的建议，当前配电网建设管理中迫切需要解决的关键性问题。

1、在边远山区适度放宽容载比限制，适当增加高压变电站布点，一定程度上解决一线多变和10kV供电半径偏长、线路末端电压偏低的问题。针对规划提出的农村地区环网率和可转供电率的要求，需加大对农村地区的电源点的规划布局，对特殊的地区不能以负荷作为新增电源点的支持，切实的缩短供电半径、改善农村电压质量；对于低压线路要采用密布点的方式缩短低压供电半径，对于超半径供电的线路要采取在线路负荷密集段加装升压器，提高电压合格率来满足电压不稳定的情况。

2、农村负荷发展非常迅速，新投运的线路和配变常出现投运1~2年后重载、满载的现象，建议上级项目审查部门在项目审查时，配变容量与低压线路建议至少考虑5年的负荷发展水平，中压线路至少考虑10年的负荷发展水平一次性建成。更加注重电网规划与工程设计的衔接，确保新建工程导线截面、配变容量都能满足设备经济适用寿命期的负荷发展需求，保证规划电网的延续性和新建项目的可持续发展，让规划工作中的“经济合理、适度超前”得以真正落实。

3、建议在标准化设计中考虑配变低压过流保护，防止配变长期过负荷烧坏。

4、提高配电变压器高压跌落式熔断器质量并正确选用熔丝。

5、建议提高应急物资储备定额，按供电所台区数量的百分比储备变压器定额。

6、开展牟定县远景年高中压配电网目标网架研究工作，确定远景年发展思路及目标网架，为今后高中压配电网发展建设指明道路。

7、开展牟定县远景年高中压配电网通道专项规划，将规划结果纳入市政规划中，在道路施工时预留相应通道，为进一步与市政府配合好相关工作打下良好基础。

8、开展牟定县电网建设后评估研究，为电网建设投资提供更加准确的指导。

9、合理确定低压400V主干线导线截面

低压400V主干线导线截面如何选择影响很大。过去常规的做法是根据配变的容量选择400V低压主干线的导线截面。由于农村电网的配变容量普遍偏低，因此低压400V导线截面35、50mm²很多。

配变容量也存在优化选择的问题，但配变更换相对简单，即使容量选择不当，也很容易更换。而低压线路的更换工程量大，停电时间长。因此，低压400V导线宜一次建成。

400V导线的选择目前尚无统一标准，需要考虑很多因素，包括配变容量，400V导线的线路长度及220V低压平均供电半径，供电范围的最终饱和负荷。需要根据以上条件，进行初期投资、线损、电压降、停电影响等综合技术经济分析，确定导线截面。

附表目录

附表12015年牟定县中压配电网线路基本情况表

附表22015年牟定县中压配电网线路运行情况表

附表32015年牟定县中压配电网线路设备装接情况表

附表42016-2020年牟定县高压配电网建设项目规模及投资表

附表52016年牟定县中压线路建设与改造工程明细表

附表62017年牟定县中压线路建设与改造工程明细表

附表72018年牟定县中压线路建设与改造工程明细表

附表82019年牟定县中压线路建设与改造工程明细表

附表92020年牟定县中压线路建设与改造工程明细表

附表10 牟定县“十三五”生产技改项目表

附图目录

附图1 牟定县行政区划图

附图2 2015年牟定县35kV及以上电网地理接线示意图

附图3 2016年牟定县35kV及以上电网地理接线示意图

附图4 2017年牟定县35kV及以上电网地理接线示意图

附图5 2018年牟定县35kV及以上电网地理接线示意图

附图6 2019年牟定县35kV及以上电网地理接线示意图

附图7 2020年牟定县35kV及以上电网地理接线示意图

附图8 2015年牟定县县城中低压配电网地理接线图

附图9 2016年牟定县县城中低压配电网地理接线图

附图10 2017年牟定县县城中低压配电网地理接线图

附图11 2018年牟定县县城中低压配电网地理接线图

附图12 2019年牟定县县城中低压配电网地理接线图

附图13 2020年牟定县县城中低压配电网地理接线图

牟定县“十三五”配电网规划

第四章 电力需求预测和电源规划

第五章 配电网规划目标与主要技术原则

第六章 高压配电网规划

第七章 中低压配电网规划

第八章 投资估算

第九章 规划评估

第十章 结论和建议

附表目录

附图目录

访问量：

第四章电力需求预测和电源规划

第五章配电网规划目标与主要技术原则

第六章高压配电网规划

第七章中低压配电网规划

第八章投资估算

第九章规划评估

第十章结论和建议
